A indústria da construção naval exige sistemas de andaimes que possam ser adaptados a geometrias complexas, resistir a ambientes marinhos adversos e ser montados rapidamente para reduzir o tempo de atracação na construção e manutenção de embarcações. Os andaimes Ringlock têm sido uma das opções de andaimes modulares mais confiáveis para estaleiros, plataformas offshore e trabalhos de reparo marítimo global ao longo dos anos.
Os sistemas Ringlock diferem dos sistemas tradicionais de tubo e braçadeira porque utilizam um sistema de conexão em roseta que permite suporte multidirecional em praticamente qualquer ângulo. Esta flexibilidade torna os andaimes ringlock ideais para aplicações na construção naval onde os contornos do casco, as superfícies curvas e os espaços internos apertados são desafios constantes.
Por que o andaime Ringlock é ideal para construção naval
1. Adaptabilidade superior a formas curvas de casco
Os cascos dos navios são superfícies grandes e curvas que não se adaptam à geometria retangular dos sistemas convencionais de andaimes. O andaime Ringlock é projetado com um sistema de conexão de roseta, permitindo que travessas e suportes diagonais sejam conectados em vários ângulos, como 45°, 90° e 135°, permitindo que os andaimes sejam construídos mais próximos do contorno do casco da embarcação.
A roseta é um disco circular soldado aos padrões verticais em intervalos regulares (geralmente 500mm) e oferece até oito pontos de conexão por nível. A alta densidade de pontos de conexão permite que o andaime ringlock se adapte a formas irregulares sem a necessidade de componentes fabricados sob medida, economizando tempo e custos de material em cada projeto.
2. Força excepcional e capacidade de carga
Materiais pesados, equipamentos de soldagem e grandes equipes trabalhando simultaneamente em altura são comuns nas operações de construção naval. Por isso, fabricamos andaimes ringlock com aço galvanizado Q355 de alta resistência, que possui a forte capacidade de carga necessária nessas aplicações exigentes.
O mecanismo de travamento em cunha garante uma conexão rígida dos nós que pode transferir corretamente os momentos fletores e as forças de cisalhamento. Um andaime ringlock montado corretamente pode suportar cargas pesadas para vazamento de concreto, soldagem de placas de aço e soldagem de placas de aço, todas tarefas comuns na construção de embarcações.
3. Resistência à corrosão para ambientes marinhos
Água salgada, umidade e exposição a produtos químicos tornam os estaleiros um dos ambientes mais corrosivos para equipamentos de construção. A galvanização por imersão a quente protege os componentes do andaime ringlock contra ferrugem e corrosão, prolongando significativamente a vida útil do sistema, mesmo em condições offshore e marítimas.
Esta durabilidade torna o andaime ringlock particularmente valioso para:
Construção e montagem de estaleiro
Manutenção de plataformas petrolíferas offshore
Reparos em embarcações de água salgada
4. Montagem e desmontagem rápidas
Na construção naval, tempo é dinheiro. Na construção naval, tempo é dinheiro. A perda de receitas através da operação é a perda do tempo diário de um navio em doca seca. A perda de receitas através da operação é a perda do tempo diário de um navio em doca seca. O sistema de travamento em cunha e roseta do andaime Ringlock precisa apenas de ferramentas básicas (geralmente um martelo) para travar as conexões com segurança. O sistema de travamento em cunha e roseta do andaime Ringlock precisa apenas de ferramentas básicas (geralmente um martelo) para travar as conexões com segurança. Não são necessários parafusos, parafusos ou ferramentas mecânicas para a montagem padrão. Não são necessários parafusos, parafusos ou ferramentas mecânicas para a montagem padrão.
Este processo simplificado permite aos estaleiros:
Reduza os custos de mão de obra e o tempo de montagem
Minimize o tempo de inatividade da embarcação em doca seca
Reconfigure rapidamente os andaimes, pois diferentes áreas do casco exigem acesso
5. Estabilidade multidirecional
O design de roseta de oito furos permite versatilidade total de 360 graus , permitindo que o reforço diagonal seja integrado em vários planos. Esta conectividade multidirecional melhora significativamente a estabilidade lateral – uma consideração crítica ao trabalhar em estruturas de embarcações altas ou em condições de mar aberto, onde as cargas do vento podem criar forças inesperadas nos andaimes.
Aplicações comuns de andaimes Ringlock na construção naval
Projetos de construção de cascos e novas construções
Durante a construção de novas embarcações, os andaimes ringlock fornecem plataformas de trabalho seguras para:
Encaixe e soldagem de placas de aço : Criando acesso estável em torno de seções curvas do casco
Jateamento e pintura : Aplicação de revestimentos anticorrosivos em áreas de difícil acesso
Inspeções estruturais : Permitindo verificações de qualidade completas em todas as fases da construção
Instalação de equipamentos : Apoiar os trabalhadores durante a instalação de apêndices do casco, hélices e lemes
A natureza modular do andaime Ringlock significa que ele pode ser configurado como andaime de gaiola para espaços internos abertos ou como plataformas em balanço para seções pendentes do casco.
Reparação de embarcações e manutenção de doca seca
Quando os navios entram em doca seca para manutenção programada, os andaimes ringlock oferecem a flexibilidade necessária para atender a vários requisitos de reparo:
Jateamento e repintura do casco : Acesso total ao casco para remoção de revestimentos antigos e aplicação de novas camadas protetoras
Remoção da hélice e do eixo : Plataformas estáveis para trabalho mecânico em seções confinadas à popa
Inspeções de tanques : Entrada segura em tanques de lastro, porões de carga e tanques de combustível
Reparos estruturais : Acesso para soldagem, substituição de revestimento e reparos de trincas
Trabalho de plataforma offshore e estrutura marítima
Além da construção naval tradicional, os andaimes ringlock são amplamente utilizados em plataformas de petróleo offshore, , navios flutuantes de armazenamento e descarregamento de produção (FPSO) e instalações marítimas de energia renovável..
Os andaimes offshore devem ser:
Rapidamente montado e desmontado para minimizar o tempo de transferência de helicóptero ou barco
Resistente à corrosão para implantação de longo prazo em ambientes de água salgada
Capaz de suportar equipamentos pesados e vários trabalhadores simultaneamente
O andaime Ringlock atende a todos esses requisitos, enquanto seu design modular garante que 80% dos componentes possam ser reutilizados em diferentes projetos offshore.
Montagem e equipamento interno de navios
O interior de uma embarcação necessita de andaimes para:
Instalação de tubos e dutos
Roteamento de cabos elétricos
Montagem do sistema de ventilação
Acabamento da área de alojamento
As torres de escadas e plataformas de acesso da Ringlock proporcionam movimentação segura e eficiente de trabalhadores e materiais através de espaços interiores de vários níveis onde escadas permanentes ainda não foram instaladas.
Especificações técnicas: O que procurar em andaimes Ringlock para construção naval
Ao adquirir andaimes ringlock para aplicações marítimas, considere as seguintes especificações:
Componente | Especificação | Relevância Marítima |
|---|
Material | Q355 Aço galvanizado de alta resistência | Resistência à corrosão, alta capacidade de carga |
Roseta | Design de 8 furos, 4×90° + 4×angular | Suporte multidirecional para superfícies curvas |
Bloqueio de cunha | Cunha capturada e não destacável | Evita componentes soltos em condições marítimas |
Conexão | Trava de martelo, sem necessidade de ferramentas | Montagem/desmontagem rápida |
Comprimento Padrão | 0,5m, 1,0m, 1,5m, 2,0m, 2,5m, 3,0m | Configuração de altura flexível |
Tamanhos de razão | 0,73m a 3,07m (vários) | Adapta-se a diferentes larguras de baía |
Capacidade de carga | Até 450kg/m² (configuração para serviço pesado) | Apoia trabalhadores + equipamentos |
Conformidade | EN 12811, OSHA, normas marítimas locais | Atende aos requisitos globais de segurança dos estaleiros |
Principais acessórios para aplicações marítimas
Para otimizar seu sistema de andaimes ringlock para construção naval, considere estes acessórios:
Macacos de base ajustáveis : Para nivelamento em superfícies irregulares da doca
Vigas treliçadas e treliças : Para abranger grandes aberturas e fornecer capacidade de carga extra
Ganchos de suspensão : Para pendurar andaimes sobre a água
Guarda-corpos e rodapés : Recursos de segurança integrados em conformidade com os regulamentos marítimos

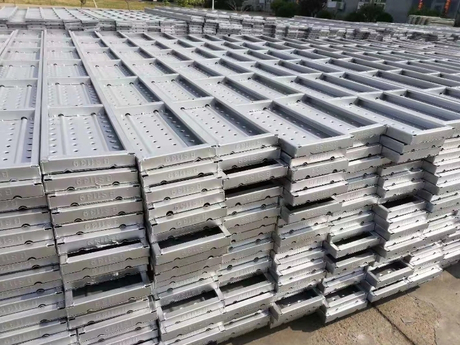

Pranchas de deck de aço : plataformas de trabalho duráveis e antiderrapantes
Ringlock vs. Cuplock: o que é melhor para a construção naval?
Os andaimes ringlock e cuplock são sistemas modulares amplamente utilizados na construção naval, mas suas diferenças de design tornam o ringlock a escolha preferida para muitas aplicações marítimas.
Recurso | Bloqueio de anel | Cuplock |
|---|
Pontos de conexão | 8 por nível de roseta | 4 por nível de xícara |
Flexibilidade Angular | Multiângulo (45°, 90°, 135°) | Principalmente 90° |
Adaptação de Superfície Curva | Excelente | Limitado |
Estabilidade Lateral | Suporte multiplano superior | Bom para cargas verticais |
Contorno do casco | Ideal para formas complexas | Melhor para seções retas |
Uso Ideal na Construção Naval | Cascos curvos, interiores complexos | Seções retas do casco, interiores do tanque |
Quando escolher ringlock para construção naval:
Seções do casco com curvatura significativa
Projetos que exigem acesso multidirecional
Estruturas de navios altos com cargas laterais complexas
Manutenção de plataformas offshore
Por que escolher um fornecedor confiável de andaimes Ringlock para projetos marítimos
Ao comprar andaimes ringlock para uso em aplicações de construção naval, selecione um fornecedor que entenda as demandas da indústria marítima:
Certificação de qualidade: procure relatórios de testes de carga de terceiros e fabricantes com sistema de gestão de qualidade ISO 9001
Rastreabilidade do material: aço Q355, com certificados de teste de usinagem arquivados para resistência consistente
Qualidade da galvanização: Galvanização por imersão a quente com espessura de revestimento suficiente (min. 45μm) para ambiente marinho
Suporte Técnico Suporte de engenharia para instalações personalizadas e cálculos de carga.
Logística global: Capacidade de enviar grandes volumes para portos em todo o mundo
Um fornecedor profissional de andaimes ringlock pode fornecer serviços de configuração personalizados para garantir que seu sistema de andaimes seja otimizado para suas operações específicas de estaleiro e tipos de embarcações.
