Como erguer andaimes Kwikstage: guia de segurança passo a passo

A montagem do andaime Kwikstage é o processo de montagem de padrões, livros, travessas, suportes, placas, macacos de base e acessórios de segurança em uma estrutura de acesso temporário estável. O sistema utiliza conexões em cunha, portanto cada componente deve ser posicionado, travado, fixado e inspecionado na sequência correta. Este guia explica o processo geral de montagem do andaime Kwikstage, mas a montagem final deve sempre seguir os desenhos do projeto, regulamentos locais, condições do local e inspeção por pessoa competente.

Principais conclusões

● O andaime Kwikstage deve ser erguido sobre uma base firme, nivelada e inspecionada.

● As principais etapas de montagem incluem configuração da base, padrões, registros, travessas, suportes, plataformas, guarda-corpos e inspeção final.

● Padrões, travessas, travessas, suportes, placas, tomadas de base e acessórios compatíveis devem ser usados ​​juntos.

● O reforço, o suporte da plataforma, os guarda-corpos, os rodapés e os pontos de acesso devem ser verificados antes do uso.

● Estruturas complexas de andaimes Kwikstage exigem desenhos de projeto, conformidade local e revisão de engenharia.

O que é o andaime Kwikstage?

Estrutura Básica do Andaime Kwikstage

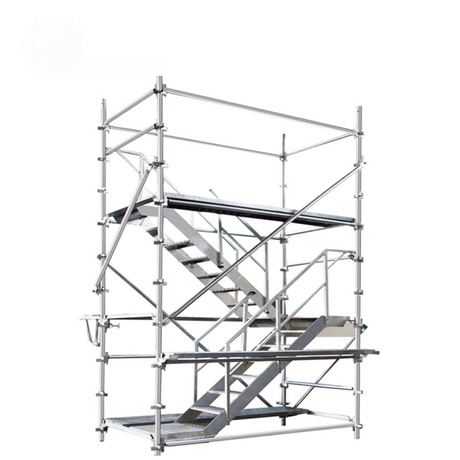

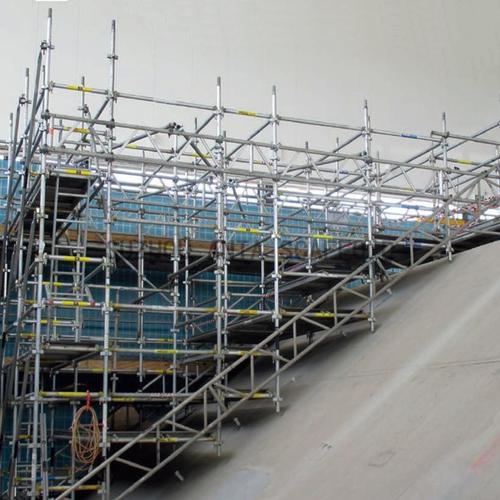

O andaime Kwikstage é um sistema de andaime modular feito de padrões verticais, travessas horizontais, travessas, suportes, placas, tomadas de base e acessórios. Ele foi projetado para montagem e desmontagem rápidas, tornando-o adequado para layouts repetidos de andaimes. O sistema é comumente usado para acesso à construção, trabalhos de fachadas, suporte de fôrmas, escoramento, manutenção e projetos industriais.

Principais componentes usados ​​durante a montagem

Os principais membros verticais são padrões, enquanto os livros e as travessas formam o comprimento e a largura do andaime. Os suportes proporcionam estabilidade lateral e as tábuas criam a plataforma de trabalho. Os padrões de andaimes Kwikstage listados no site incluem comprimentos de 500 mm, 1000 mm, 1500 mm, 2.000 mm, 2.500 mm e 3.000 mm, enquanto os comprimentos de popa incluem 530 mm, 560 mm, 760 mm, 1000 mm, 1.270 mm, 2.438 mm e 3.048 mm.

Por que a conexão em cunha é importante

O sistema de travamento por cunha é a principal característica do andaime Kwikstage. As travessas cabem nas prensagens em V inferiores dos padrões e são usadas para transportar placas de aço. Este método de conexão permite que a estrutura do andaime seja montada com pontos de conexão consistentes em vez de muitos acopladores soltos.

Ferramentas e verificações de segurança antes de montar o andaime Kwikstage

Inspeção do Local e do Solo

Antes de erguer o andaime Kwikstage, a área de trabalho deve ser limpa, medida e verificada quanto à estabilidade do solo. Solo macio, declives, buracos, tráfego próximo, perigos aéreos e condições de drenagem podem afetar o layout do andaime. As placas de base ou os macacos de base ajustáveis ​​devem ser colocados em suportes adequados para reduzir problemas de assentamento e alinhamento.

Inspeção de componentes antes da montagem

Todos os componentes do andaime Kwikstage devem ser verificados antes do uso. Padrões, travessas, suportes, placas, suportes de base e acessórios não devem apresentar rachaduras, corrosão severa, dobras, soldas quebradas, cunhas danificadas ou pontos de conexão distorcidos. Componentes de sistemas diferentes não devem ser misturados, a menos que o projeto tenha sido verificado por uma pessoa qualificada.

Tabela de inspeção pré-montagem

Como erguer andaimes Kwikstage passo a passo

Etapa 1: definir a área do andaime

Comece marcando o comprimento, largura, posições dos vãos e pontos de acesso do andaime de acordo com o layout do projeto. A linha do andaime deve seguir a fachada do edifício ou área de trabalho, deixando espaço suficiente para trabalhadores e materiais. A configuração precisa mantém a estrutura do andaime Kwikstage alinhada desde o primeiro vão.

Etapa 2: instalar placas de base ou macacos de base

Coloque as placas de base ou os suportes de base ajustáveis ​​nas posições padrão planejadas. A base deve ser nivelada e capaz de suportar a carga do andaime. Se o terreno for irregular, os macacos de base podem corrigir as diferenças de altura, mas o ajuste excessivo deve ser evitado, a menos que o projeto o permita.

Etapa 3: posicionar os primeiros padrões

Instale os primeiros padrões verticais nos pontos de base preparados. Os padrões devem ser mantidos em prumo porque o primeiro elevador controla o alinhamento de toda a estrutura do andaime Kwikstage. Os tamanhos padrão listados no site de 500 mm a 3.000 mm permitem o planejamento de altura com seções verticais modulares.

Etapa 4: conectar livros contábeis e travessas

Depois de posicionar os padrões, conecte as travessas ao longo do comprimento do andaime e as travessas ao longo da largura. A conexão em cunha deve ser assentada e travada adequadamente em cada junta. As travessas suportam as placas e a largura da plataforma, portanto, travessas perdidas ou soltas podem enfraquecer a plataforma de trabalho.

Etapa 5: instale chaves diagonais

Os suportes diagonais devem ser instalados antecipadamente para estabilizar o primeiro vão. Os suportes evitam que a estrutura do andaime Kwikstage balance sob movimento, vento ou carga irregular. Os tamanhos de suporte diagonal listados no site incluem 760 × 1500 mm, 760 × 2000 mm, 1830 × 2000 mm, 1830 × 2500 mm e 2440 × 2500 mm.

Etapa 6: coloque placas e plataformas de trabalho

Assim que a estrutura e o contraventamento estiverem estáveis, coloque as placas do andaime ou plataformas de trabalho nas travessas apoiadas. As placas devem ficar planas e não devem balançar, deslizar ou ficar salientes além do arranjo aprovado. Os suportes laterais podem ser usados ​​onde for necessário um acesso mais próximo à fachada, com opções de suportes laterais listadas para 1 placa, 2 placas e 3 placas.

Etapa 7: instalar guarda-corpos, rodapés e pontos de acesso

Guarda-corpos, rodapés, escadas e vias de acesso devem ser instalados antes da utilização da plataforma. Essas peças de segurança reduzem o risco de queda e de queda de material durante o trabalho. O andaime Kwikstage não deve ser tratado como completo até que a proteção das bordas e os componentes de acesso estejam no lugar.

Etapa 8: estender até o próximo elevador

Após a verificação do primeiro elevador, o próximo elevador pode ser erguido repetindo a mesma sequência. Os padrões são estendidos, os livros e as travessas são fixados, os suportes são instalados e as plataformas são colocadas conforme necessário. Cada elevador deve ser verificado antes de o trabalho continuar para cima.

Etapa 9: Inspeção final antes do uso

Uma pessoa competente deve inspecionar toda a estrutura do andaime Kwikstage antes de usá-lo. A inspeção deve cobrir o suporte da base, alinhamento vertical, cunhas travadas, contraventamento, placas, guarda-corpos, rodapés, pontos de acesso e danos visíveis aos componentes. Caso o andaime seja alterado, exposto a intempéries ou carregado de forma diferente do planejado original, deverá ser inspecionado novamente.

Referência de sequência de ereção

Gráfico de sequência de etapas

Como usar a sequência no local

A sequência de montagem deve ser seguida da base para cima. O andaime Kwikstage não deve ser construído aleatoriamente porque o suporte da plataforma, o reforço e a proteção das bordas dependem da ordem correta. Cada baia deve estar estável antes da próxima seção ser adicionada.

Compatibilidade de componentes durante a montagem

O andaime Kwikstage depende de componentes compatíveis. Os materiais listados no site incluem aço Q235 e Q355, com tratamentos de superfície galvanizados por imersão a quente e revestidos a pó para diferentes itens do Kwikstage. Vários produtos listados também se referem aos padrões AS1576, AS/NZS 1576, EN74 ou BS1139, dependendo do item.

Erros comuns ao montar andaimes Kwikstage

Começando em uma base instável

Muitos problemas de ereção começam na base. Se os macacos de base forem colocados em terreno fraco ou irregular, o andaime pode assentar, inclinar-se ou tornar-se difícil de alinhar. Uma base estável é essencial porque cada padrão transfere a carga para baixo através da estrutura do andaime.

Chaves ou componentes de segurança ausentes

Um andaime com padrões, livros e placas pode parecer utilizável, mas não está completo sem o suporte correto e a proteção das bordas. A falta de contraventamentos pode reduzir a estabilidade lateral, especialmente em estruturas altas ou fachadas longas. A falta de guarda-corpos, rodapés ou rotas de acesso seguras pode criar sérios riscos no local.

Misturando peças incompatíveis

O andaime Kwikstage deve ser montado como um sistema compatível. A mistura de peças de diferentes sistemas de andaime pode afetar o ajuste da cunha, a resistência da conexão, o espaçamento dos compartimentos e o suporte da plataforma. A compatibilidade dos componentes deve ser confirmada antes da montagem, especialmente para aquisição em massa ou peças de reposição.

Regras de segurança para montagem de andaimes Kwikstage

Siga os desenhos e regulamentos locais

O processo de montagem deve seguir os desenhos do projeto, os procedimentos do local e os regulamentos locais de andaimes. As etapas gerais são úteis, mas não substituem o design específico do projeto. Altura, espaçamento entre amarrações, classe de carga, disposição da plataforma e layout de contraventamento devem ser confirmados antes do início do trabalho.

Controle de cargas durante a montagem e uso

Os materiais não devem ser armazenados no andaime, a menos que a estrutura seja projetada para essa carga. Os andaimes Kwikstage usados ​​para escoramento, cofragem ou trabalhos pesados ​​requerem verificação de carga separada. Os trabalhadores devem evitar cargas de impacto repentino, plataformas sobrecarregadas e armazenamento de materiais sem suporte.

Inspecione antes de cada uso

A inspeção deve continuar após a montagem. Clima, vibração, impacto, movimento de material ou modificação do andaime podem alterar as condições de segurança da estrutura. Qualquer componente danificado, cunha solta, placa instável, guarda-corpo faltando ou base deslocada devem ser corrigidos antes que o andaime seja usado novamente.

Quando solicitar suporte de fornecedor ou engenharia

Estruturas de andaimes altos ou complexos

Prédios altos, fachadas irregulares, pontes, fábricas e estruturas industriais podem exigir um planejamento detalhado de andaimes. Nestes casos, o andaime Kwikstage deve ser selecionado e montado de acordo com desenhos, condições do local e revisão de engenharia. Uma simples orientação passo a passo não é suficiente para trabalhos temporários complexos.

Projetos de escoramento, cofragem e serviços pesados

Quando o andaime Kwikstage é usado para escoramento ou suporte de cofragem, a estrutura pode suportar cargas além do uso normal de acesso. A transferência de carga, o suporte da base, o contraventamento, as amarrações e o projeto da plataforma exigem uma verificação cuidadosa. Um engenheiro qualificado ou projetista de andaimes competente deve revisar essas aplicações antes da montagem.

Aquisição em massa e correspondência de componentes

Para pedidos grandes, a lista de componentes deve corresponder ao plano de montagem. Padrões, travessas, suportes, suportes laterais, placas, suportes de base e acessórios devem ser listados separadamente por tamanho, material, acabamento e padrão. Isso reduz a falta de peças durante a montagem e melhora a embalagem, a inspeção e a distribuição no local.

Conclusão

A montagem do andaime Kwikstage começa com a inspeção do local, configuração da base, posicionamento padrão, conexão do ledger e do painel de popa, contraventamento, colocação da plataforma, instalação do guarda-corpo, extensão do elevador superior e inspeção final. Cada etapa deve ser concluída em sequência porque o sistema depende de alinhamento adequado, juntas em cunha travadas, plataformas estáveis ​​e componentes de segurança completos. Os detalhes do andaime Kwikstage listados no site incluem aço Q235 e Q355, acabamentos galvanizados por imersão a quente e revestidos a pó, comprimentos padrão de 500 mm a 3.000 mm, tamanhos de popa de 530 mm a 3.048 mm e opções de suporte lateral para 1, 2 e 3 placas.

Para projetos residenciais, comerciais, de infraestrutura, escoramento, cofragem e industriais, os componentes do andaime Kwikstage devem ser selecionados de acordo com desenhos, condições do local e requisitos de compatibilidade. fornece sistemas e componentes de andaimes Kwikstage com diferentes materiais, acabamentos e opções padrão. Os compradores podem preparar a altura do andaime, o layout do compartimento, a largura da plataforma de trabalho, os requisitos de tratamento de superfície e as listas de componentes antes de solicitar uma cotação do andaime Kwikstage.

Perguntas frequentes

Como você ergue o andaime Kwikstage?

O andaime Kwikstage é erguido preparando o local, colocando placas de base ou macacos de base, padrões de posicionamento, conectando travessas e travessas, instalando suportes, colocando placas, adicionando guarda-corpos e rodapés, estendendo elevadores superiores e concluindo a inspeção final. A sequência deve seguir os desenhos do projeto e as normas de segurança locais.

Quais componentes são necessários para erguer o andaime Kwikstage?

Os principais componentes incluem padrões, travessas, travessas, suportes diagonais, placas de andaimes, macacos de base, suportes laterais, guarda-corpos, rodapés e acessórios. Cada componente tem uma função específica na estrutura do andaime. As peças compatíveis do andaime Kwikstage devem ser usadas juntas para manter a conexão correta e o suporte da plataforma.

O andaime Kwikstage pode ser erguido em terreno irregular?

O andaime Kwikstage pode ser erguido em terreno irregular somente quando a base estiver devidamente preparada e ajustada. Macacos de base podem ser usados ​​para nivelamento, mas o solo ainda deve ser firme o suficiente para suportar a carga. Ajuste excessivo ou terreno fraco podem reduzir a estabilidade do andaime.

Você precisa de suportes ao montar o andaime Kwikstage?

Sim, os suportes são importantes para a estabilidade do andaime Kwikstage. Eles ajudam a controlar o movimento lateral e a reduzir a oscilação em estruturas de andaimes altas, longas ou expostas. O layout dos contraventamentos deve seguir os desenhos do projeto, a altura do andaime, a exposição ao vento e os requisitos de segurança locais.

Quem deve inspecionar o andaime Kwikstage antes do uso?

Os andaimes Kwikstage devem ser inspecionados por uma pessoa competente antes do uso. A inspeção deve verificar o suporte da base, alinhamento vertical, cunhas travadas, contraventamento, placas, guarda-corpos, rodapés, pontos de acesso e condição dos componentes. Qualquer condição insegura deve ser corrigida antes que os trabalhadores utilizem o andaime.
