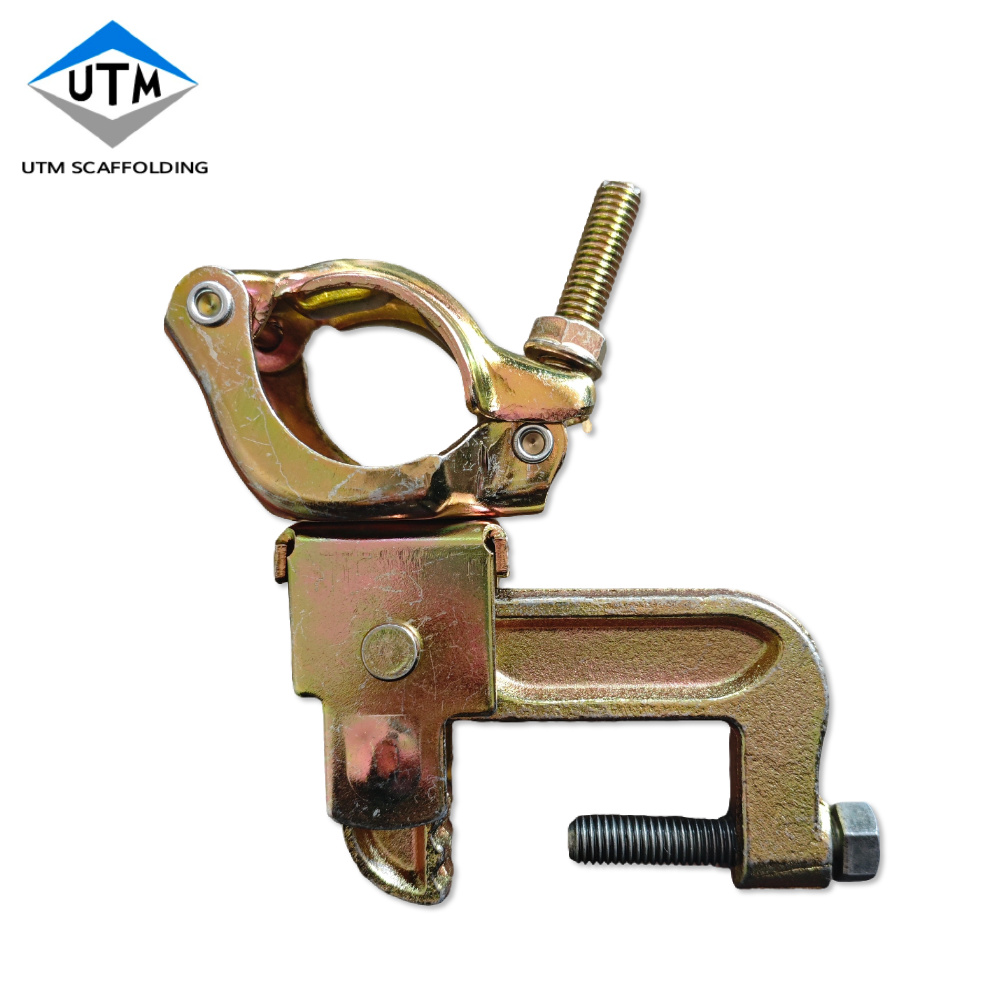

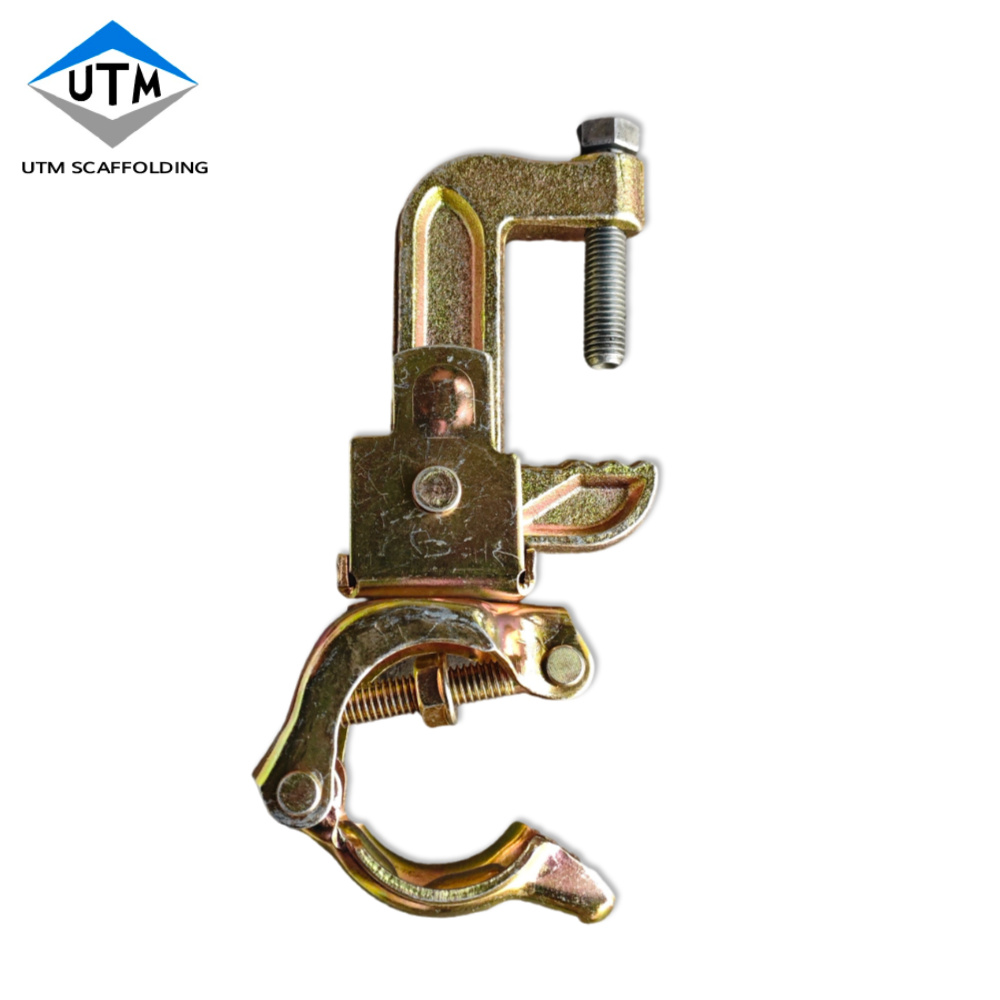

Braçadeira de feixe/acoplador de viga/acoplador Gravlock tipo japonês
A braçadeira de viga giratória para andaimes tipo japonês é um acessório de conexão rotativo especializado projetado para o sistema de andaimes de estilo japonês. É usado para fixar com flexibilidade tubos de andaimes a vigas de aço, vigas I ou vigas estruturais. Sua principal vantagem está na junta central giratória de 360°, que permite o ajuste arbitrário do ângulo entre o tubo do andaime e a viga, adaptando-se a ambientes complexos de instalação em projetos arquitetônicos e industriais japoneses. É um componente fundamental para garantir a estabilidade e segurança das estruturas de suporte temporárias.
Estrutura principal : Corpo de fixação compacto tipo C (otimizado para flanges de viga de aço padrão japonês), com um design leve, mas de alta resistência
Material : Aço forjado padrão japonês S45C ou aço carbono de alta qualidade, submetido a tratamento de têmpera e revenido para aumentar a tenacidade e a capacidade de carga
Tratamento de Superfície : Eletrogalvanizado (em conformidade com a norma JIS G 3313) ou revestimento em pó, alcançando excelente resistência à corrosão para uso a longo prazo em ambientes úmidos ou externos
Mecanismo Rotativo : Junta giratória usinada com precisão com revestimento antigripante, permitindo uma rotação suave sem emperramento e mantendo a estabilidade após o travamento do ângulo
Componentes principais : Parafusos roscados de alta precisão (grau JIS 8.8), porcas de fixação com arruelas anti-afrouxamento e almofadas de borracha antiderrapantes (para evitar arranhões nas superfícies das vigas de aço e aumentar o atrito)
Flexibilidade rotacional superior : rotação livre de 360° + ajuste de inclinação de 180°, adaptando-se perfeitamente a cenários de instalação em ângulo não reto (por exemplo, vigas de aço curvas, estruturas inclinadas)
Compacto e leve : O design estrutural otimizado reduz o peso em 15-20% em comparação com os equivalentes europeus/americanos, facilitando a operação em grandes altitudes e reduzindo a intensidade do trabalho
Ajuste preciso : adaptado às vigas de aço e tubos de andaimes padrão japonês, com força de fixação apertada e sem folga durante o uso
Durável e resistente ao desgaste : Corpo em aço forjado + usinagem de precisão, garantindo longa vida útil e reutilização (≥50 ciclos de construção)
Design de travamento de segurança : Estrutura dupla anti-afrouxamento (porca de travamento + arruela antiderrapante) evita o afrouxamento do parafuso devido à vibração, cumprindo as rígidas regulamentações de segurança japonesas
Fácil instalação : Não são necessárias ferramentas especiais; a operação por uma só pessoa pode concluir a fixação e o ajuste do ângulo em 30 segundos
Construção arquitetônica japonesa :
Renovação de estruturas de madeira (casas tradicionais japonesas, templos)
Prédios residenciais altos (compatíveis com estruturas de estrutura de aço japonesas)
Instalações comerciais (shopping centers, edifícios de escritórios) com estruturas de vigas complexas
Projetos Industriais no Japão :
Plataformas de manutenção de equipamentos para fábricas de automóveis (Toyota, Honda)
Apoio à construção de cascos de estaleiros (Nissan Motor Ferry, Mitsubishi Heavy Industries)
Instalações de energia elétrica (usinas térmicas, usinas nucleares) estruturas de operação em alta altitude
Projetos no exterior em estilo japonês :
Projetos de construção financiados pelo Japão (Sudeste Asiático, Europa, América do Norte)
Renovação de edifícios comerciais e instalações industriais de propriedade japonesa
Projetos de infraestrutura que exigem conformidade com os padrões de segurança japoneses
Uso obrigatório de pares : Instale simetricamente uma braçadeira em cada lado do flange da viga de aço para garantir uma distribuição equilibrada da força
Etapas de instalação :
Abra a braçadeira tipo C e encaixe-a no flange da viga de aço (certifique-se de que a almofada antiderrapante esteja em contato total com a superfície do flange)
Insira o tubo do andaime na luva do tubo da braçadeira, ajuste no ângulo necessário e trave a junta rotativa
Aperte o parafuso com o torque especificado (45-55Nm) usando uma chave de torque
Realize um teste de tração para confirmar que não há folga antes de usar
Precauções de segurança :
Não use para suportar carga além da capacidade nominal
Inspecione regularmente a junta rotativa e os parafusos quanto a desgaste; substitua imediatamente se for encontrada deformação ou dano
Evite o uso em ambientes com temperaturas extremamente altas (≥200°C) ou corrosivos (ácidos/alcalinos)
Deve ser operado por pessoal treinado e familiarizado com as especificações de instalação de andaimes japoneses
A braçadeira de viga giratória para andaimes tipo japonês é um acessório de alto desempenho projetado com precisão, adaptado ao sistema de andaimes japonês e às necessidades de compatibilidade internacional. Seu design compacto, rotação flexível e estrita conformidade com a segurança fazem dele a escolha preferida para construção doméstica japonesa, manutenção industrial e projetos financiados pelo Japão no exterior. Ele não apenas atende aos rigorosos requisitos dos padrões de segurança japoneses, mas também se adapta aos cenários globais de construção, fornecendo soluções de conexão confiáveis para sistemas de andaimes.
