Como calcular o andaime Cuplock

O cálculo do andaime Cuplock geralmente significa estimar a quantidade de padrões, livros, travessas, pranchas, suportes, macacos de base e acessórios necessários para um projeto. É principalmente um cálculo de quantidade de material, não um cálculo de carga estrutural. Uma estimativa adequada do andaime cuplock deve ser baseada no comprimento do andaime, altura, largura da plataforma, disposição do compartimento, níveis de trabalho e condições do local, para que os compradores possam reduzir a escassez, pedidos excessivos, problemas de remessa e atrasos na instalação antes da aquisição.

Principais conclusões

● Cálculo de andaimes Cuplock estima padrões, livros, travessas, pranchas, suportes, macacos e acessórios.

● A quantidade de material do andaime Cuplock é diferente do cálculo de carga do andaime Cuplock.

● As principais dimensões incluem comprimento do andaime, altura, comprimento do vão, largura da plataforma e níveis de trabalho.

● As dimensões oficiais do produto incluem padrões de 48,3 mm, opções de tubo de 3,2 mm/4,0 mm e pranchas de aço de 225 mm × 38 mm.

● Projetos complexos de andaimes cuplock devem ser verificados com desenhos antes do pedido final.

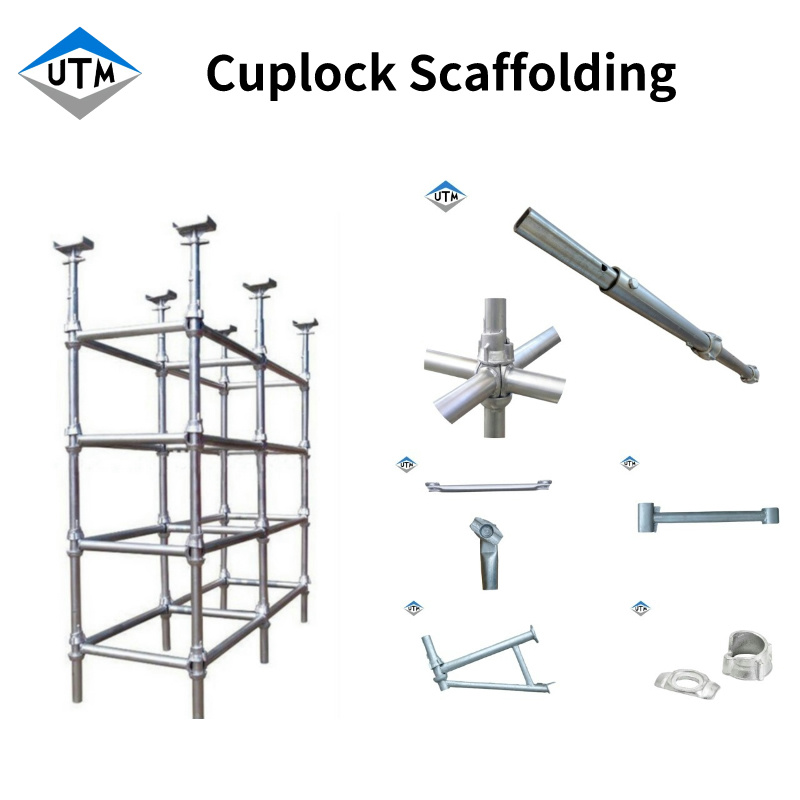

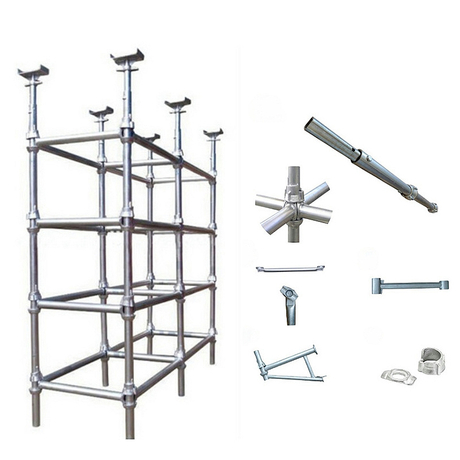

Principais componentes do andaime Cuplock

Padrões e livros contábeis

Os padrões são os membros verticais do andaime cuplock e transportam as cargas até a base. No site da empresa, os padrões de andaimes cuplock são mostrados com diâmetro de 48,3 mm e opções de espessura de tubo de sistema disponíveis de 3,2 mm e 4,0 mm. Os comprimentos padrão listados no site incluem 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm e 3000 mm, portanto, o número de padrões deve ser calculado de acordo com as posições verticais e os módulos de altura.

Ledgers são os membros horizontais que conectam padrões e formam compartimentos de andaimes. Em andaimes Cuplock, os livros-razão definem a direção do comprimento do andaime e mantêm os padrões alinhados. A quantidade do razão depende do número de compartimentos, do número de níveis do razão e se o andaime tem uma ou duas linhas.

Transoms, pranchas e tomadas de base

As travessas suportam a plataforma de trabalho e conectam a direção da largura do andaime cuplock. As travessas Omega são listadas como peças do sistema de andaimes Cuplock e são usadas para apoiar pranchas de andaimes e pranchas de caminhada. No cálculo, as travessas devem ser contadas de acordo com a quantidade de vãos, níveis de trabalho e requisitos de suporte da plataforma.

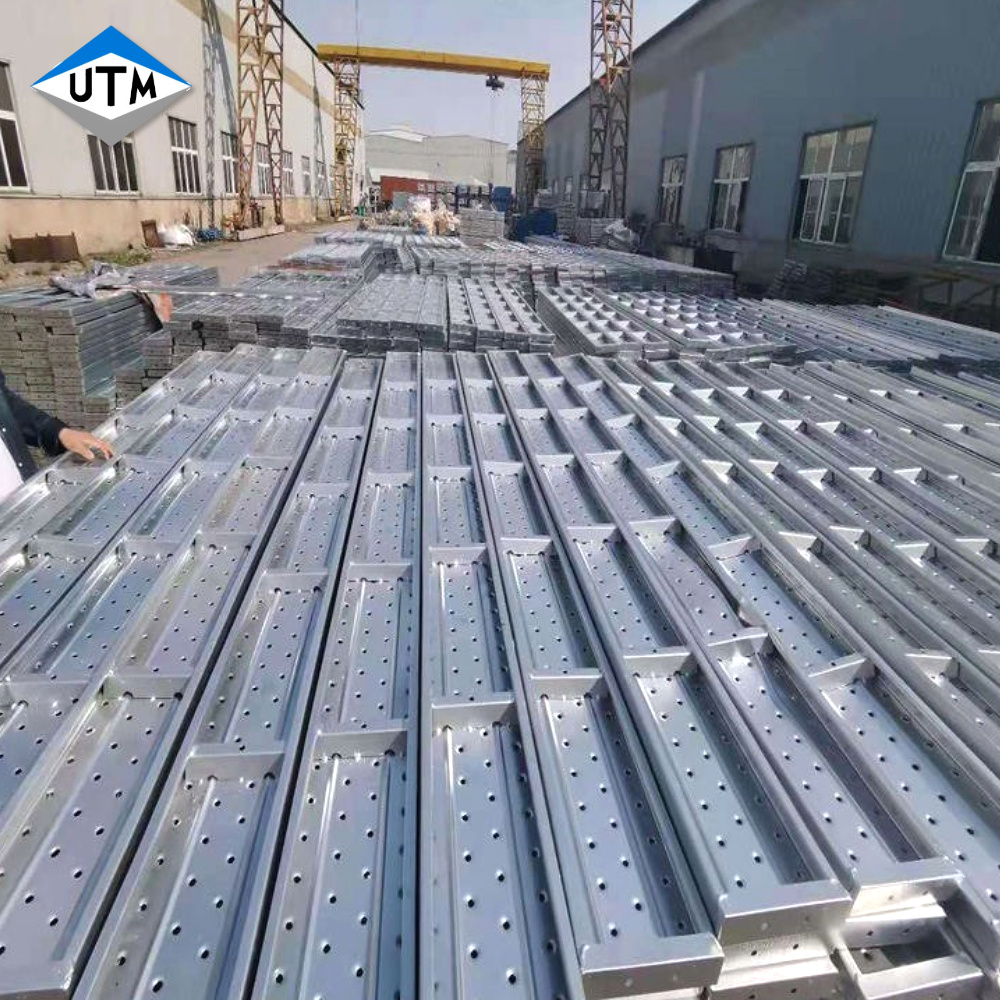

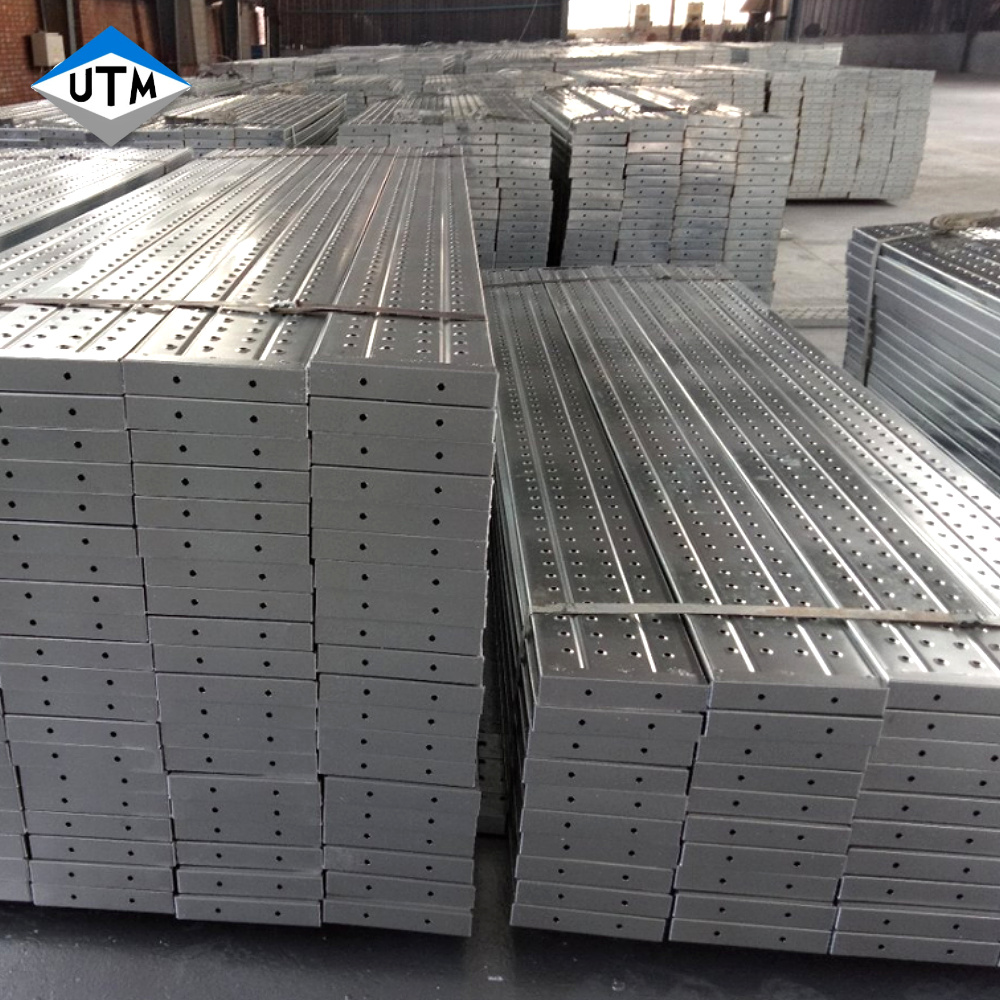

Pranchas de aço formam a superfície de passagem do andaime cuplock. O site da empresa lista dimensões de pranchas de aço galvanizado com 225 mm de largura e 38 mm de altura, com comprimentos de 1M, 2M, 3M e 4M. Os macacos de base são usados ​​para nivelar andaimes cuplock em terreno irregular, e os comprimentos listados dos macacos de base incluem 300 mm, 400 mm e 600 mm.

Gráfico de referência de componentes

Fatores que afetam os cálculos de andaimes Cuplock

Comprimento, altura e largura do andaime

O primeiro fator no cálculo do andaime Cuplock é o tamanho geral da área de trabalho. O comprimento do andaime determina o número de vãos, a altura do andaime determina o número de níveis verticais e a largura do andaime afeta as travessas e as pranchas. Se o comprimento da estrutura não for divisível pelo comprimento do vão selecionado, o cálculo deverá ser arredondado para o próximo vão completo.

A altura deve ser planejada de acordo com os comprimentos padrão disponíveis e a disposição do elevador. Por exemplo, um módulo vertical de 2.000 mm pode ser utilizado quando a altura do andaime é planejada em níveis de 2,0 m. Os andaimes Cuplock ainda devem ser verificados em relação aos desenhos reais do local porque parapeitos, cantos, recuos de fachada e níveis do solo podem alterar a quantidade final.

Comprimento do compartimento e níveis de trabalho

O comprimento da baía afeta diretamente o número de padrões, travessas, travessas e pranchas. Um compartimento mais longo pode reduzir o número de posições padrão, mas pode exigir um suporte de prancha mais forte e uma verificação cuidadosa da carga. Um vão mais curto pode aumentar a quantidade de componentes do andaime cuplock, mas pode melhorar a rigidez da plataforma e a flexibilidade do layout.

Os níveis de trabalho também alteram a lista de materiais. Se o andaime cuplock tiver apenas uma plataforma de trabalho, serão necessárias menos tábuas e travessas. Se vários níveis de plataforma estiverem ativos ao mesmo tempo, mais pranchas, travessas, guarda-corpos, rodapés e componentes de acesso deverão ser incluídos.

Componentes de suporte, acesso e segurança

Os suportes não devem ser ignorados no cálculo do andaime cuplock. Um andaime pode parecer completo com padrões e livros, mas sem o suporte adequado pode perder estabilidade lateral. Andaimes cuplock altos, torres de escadas, cais de carga e estruturas de escoramento exigem um layout de contraventamento cuidadoso.

Os componentes de acesso também afetam a quantidade. Escadas, guarda-corpos, rodapés, suportes laterais e macacos de base podem ser necessários dependendo das condições do projeto. Esses componentes de segurança fazem parte do sistema de andaimes Cuplock e devem ser incluídos na lista de compras desde o início.

Processo passo a passo de cálculo de andaimes Cuplock

Etapa 1: medir a estrutura

Comece medindo o comprimento necessário do andaime, a altura de trabalho e a largura da plataforma. A medição deve seguir a estrutura real porque as condições do local podem incluir cantos, aberturas, declives ou restrições de acesso. Uma estimativa de andaime cuplock com base em dimensões imprecisas pode levar à falta de peças ou estoque não utilizado.

Anote o comprimento total em metros e confirme a altura de trabalho necessária. Se o andaime tiver que cobrir várias elevações, cada elevação deverá ser calculada separadamente. Para andaimes cuplock usados ​​perto de pontes, plantas industriais ou fachadas irregulares, zonas separadas tornam a lista de materiais mais precisa.

Etapa 2: definir as dimensões do compartimento e do elevador

Selecione um comprimento de vão de acordo com o comprimento da prancha disponível e o layout do andaime. Como o site lista comprimentos de pranchas de aço de 1M, 2M, 3M e 4M, uma baia 3M pode ser usada como um exemplo simples quando o site permitir. A altura de elevação pode ser planejada com comprimentos padrão disponíveis, como 2.000 mm, dependendo da configuração do andaime.

A fórmula básica do vão é simples: o número de vãos é igual ao comprimento total do andaime dividido pelo comprimento do vão selecionado, arredondado para um número inteiro. No cálculo de andaimes Cuplock, o arredondamento para baixo não é seguro porque subestima as necessidades de material. A contagem de elevação pode ser calculada dividindo a altura de trabalho pela altura de elevação selecionada.

Etapa 3: calcular padrões

Para um andaime de fachada de duas filas, as posições padrão são geralmente calculadas pela contagem de vãos mais um, multiplicado por duas filas. Se o andaime tiver 10 baias, existem 11 linhas padrão ao longo do comprimento e 22 posições padrão para duas linhas. O número de padrões de andaimes Cuplock depende então do número de níveis verticais.

Uma fórmula simplificada é: padrões = posições padrão × níveis verticais. Se a altura de trabalho for 10m e o módulo vertical selecionado for 2.000mm, existem 5 níveis verticais. A quantidade final pode mudar quando forem necessários padrões mais curtos como 500mm, 1000mm ou 1500mm para ajuste de altura.

Etapa 4: calcular os livros contábeis

Os livros contábeis são calculados por contagem de baias, contagem de níveis e linhas de andaime. Para um andaime de duas fileiras, os livros longitudinais são frequentemente contados nas fileiras internas e externas. Uma fórmula simplificada é: livros razão = compartimentos × níveis de razão × 2 lados.

Razões adicionais podem ser necessárias para guarda-corpos ou níveis de trabalho especiais. Os andaimes Cuplock usados ​​para fachadas altas ou plataformas de manutenção podem precisar de membros horizontais extras para proteção das bordas. A contagem final do livro-razão deve corresponder ao layout do andaime e ao projeto de segurança.

Etapa 5: calcular travessas e pranchas

As travessas são geralmente contadas por compartimento e nível de trabalho. Se cada vão necessitar de uma travessa principal por nível de trabalho, a fórmula é: travessas = vãos × níveis de trabalho. Se forem necessárias travessas extras para apoiar as pranchas, o número deverá ser aumentado.

As pranchas são calculadas de acordo com a contagem de vãos, largura da plataforma e disposição das pranchas. Como a prancha de aço do andaime cuplock listada tem 225 mm de largura, uma plataforma que requer cerca de 675 mm de largura pode usar três pranchas por compartimento. Uma fórmula simplificada é: pranchas = vãos × pranchas por vão × níveis de trabalho.

Etapa 6: adicionar suportes, tomadas de base e quantidade sobressalente

Os conectores de base normalmente devem corresponder ao número de posições padrão inferiores. Se houver 26 posições padrão inferiores, a estimativa inicial deverá incluir 26 tomadas de base. A escolha final entre macacos de base de 300 mm, 400 mm e 600 mm depende dos requisitos reais de ajuste do solo.

As cintas devem ser calculadas com base no comprimento do andaime, altura, exposição ao vento e projeto do local. Uma estimativa simplificada pode colocar contraventamentos em intervalos regulares, mas o contraventamento final deve seguir os requisitos do projeto. Adicione 5% a 10% de quantidade sobressalente para componentes de andaimes Cuplock para cobrir perdas, danos, substituição e ajustes no local.

Erros comuns em cálculos de andaimes Cuplock

Confundir Quantidade de Material com Capacidade de Carga

Uma lista de materiais informa quantos componentes do andaime Cuplock são necessários, mas não prova que o andaime pode suportar a carga pretendida. A capacidade de carga depende da altura do andaime, contraventamento, amarrações, carga da plataforma, condições do solo e resistência dos componentes. Os andaimes Cuplock usados ​​para escoramento ou plataformas de carregamento precisam de verificação estrutural separada.

Alguns compradores calculam apenas padrões, livros contábeis e pranchas. Essa abordagem pode ignorar as forças de cálculo que atuam na estrutura do andaime cuplock. A quantidade de materiais e a segurança da engenharia devem ser tratadas como tarefas relacionadas, mas diferentes.

Esquecendo pequenos componentes e acessórios

Componentes pequenos geralmente causam atrasos no site. Macacos de base, copos superiores, lâminas de livros, guarda-corpos, rodapés, escadas, pinos e peças sobressalentes podem não parecer grandes, mas afetam a montagem e a segurança. Uma lista de materiais para andaimes Cuplock deve incluir peças estruturais e acessórios de segurança.

As peças de reposição também são importantes para uso a longo prazo. O site inclui acessórios para copo superior e lâmina de leitura, o que indica que as peças de conexão podem ser adquiridas separadamente. A inclusão de peças sobressalentes de conexão em um pedido de andaime cuplock pode reduzir o tempo de inatividade durante a instalação ou manutenção.

Considerações e padrões de segurança

Verifique as condições do local antes da montagem

O andaime Cuplock não deve ser calculado apenas a partir do comprimento e da altura. A capacidade de suporte do solo, a exposição ao vento, as máquinas próximas, o tráfego, as operações de elevação e as rotas de acesso afetam o layout final. Um andaime que se ajuste ao desenho ainda pode precisar de ajustes quando as condições do local forem verificadas.

Os macacos de base são especialmente importantes em terrenos irregulares. O site lista comprimentos de macaco base de 300 mm, 400 mm e 600 mm, mas o tamanho selecionado deve corresponder às necessidades reais de nivelamento. O ajuste excessivo sem suporte adequado pode reduzir a estabilidade do andaime Cuplock.

Siga os padrões do projeto e os requisitos de inspeção

Os produtos de andaimes Cuplock no site são mostrados com padrões como BS1139 para vários componentes listados. As especificações do projeto também podem exigir códigos locais de andaimes, procedimentos de inspeção e documentação. Os compradores devem confirmar o padrão exigido antes de finalizar a quantidade de material de andaime Cuplock e o tratamento de superfície.

A inspeção deve ser feita antes, durante e após a montagem. Componentes com dobras, rachaduras, corrosão, copos danificados, lâminas desgastadas ou soldagem deficiente devem ser retirados de uso. O andaime Cuplock funciona corretamente apenas quando os componentes, o layout e a qualidade da instalação são controlados em conjunto.

Quando solicitar uma lista de materiais de andaimes Cuplock

Projetos Grandes ou Irregulares

Uma fachada simples e reta pode ser estimada com fórmulas básicas, mas projetos grandes ou irregulares necessitam de cálculos mais detalhados. Pontes, plantas industriais, estruturas curvas, torres de escadas e edifícios de vários níveis geralmente exigem zonas divididas e retirada de material baseada em desenho. Nestes casos, a quantidade de andaimes cuplock deve ser verificada com desenhos de layout antes da aquisição.

As áreas irregulares geralmente exigem padrões adicionais, verticais mais curtas, suportes laterais e componentes de acesso especiais. Cantos e recuos também podem aumentar as quantidades de travessas e travessas. Uma estimativa de andaime cuplock baseada em desenho reduz o risco de falta de componentes críticos.

Compras em massa e pedidos de exportação

Pedidos de andaimes cuplock em massa exigem listas de materiais precisas porque a embalagem, o carregamento do contêiner e os cronogramas de entrega dependem da quantidade dos componentes. Estimativas incorretas podem aumentar o custo do frete ou atrasar o trabalho no local. Os compradores de exportação também devem confirmar a qualidade do material, o tratamento de superfície, os requisitos padrão e a compatibilidade do produto antes de fazer um pedido.

Para aquisição, a lista de materiais deve separar padrões, livros, travessas, pranchas, suportes, macacos e acessórios. As opções de tratamento de superfície, como galvanizado por imersão a quente, revestido a pó, pintado ou zincado, também devem ser claramente indicadas. Uma lista completa de andaimes cuplock torna a cotação, embalagem, inspeção e recebimento do local mais organizados.

Conclusão

Resumo Final

O cálculo do andaime Cuplock começa com a medição da estrutura, definição do tamanho do vão, contagem de padrões, adição de livros, cálculo de travessas e pranchas e, em seguida, inclusão de suportes, macacos de base, acessórios e quantidade sobressalente. O cálculo deve usar as dimensões reais do projeto e as especificações do produto disponíveis, como padrões de andaimes cuplock de 48,3 mm, opções de tubos de 3,2 mm / 4,0 mm, pranchas de aço de 225 mm × 38 mm e macacos de base de 300 mm / 400 mm / 600 mm. Uma estimativa da quantidade de material nunca deve substituir a verificação da capacidade de carga.

Direção do Fornecedor

Para projetos que envolvem fachadas, pontes, escoramentos, cais de carga ou manutenção industrial, o cálculo de andaimes Cuplock baseado em desenhos é muitas vezes mais confiável do que uma estimativa aproximada. fornece sistemas de andaimes cuplock, padrões, pranchas, macacos de base, travessas e acessórios relacionados com diferentes opções de materiais e tratamento de superfície. Os compradores podem preparar o comprimento, altura, largura, níveis de trabalho e acabamento necessário do andaime antes de solicitar uma lista de materiais de andaime cuplock.

Perguntas frequentes

Como você calcula o andaime cuplock?

O andaime Cuplock é calculado medindo o comprimento, altura, largura, comprimento do vão e níveis de trabalho do andaime. Em seguida, padrões, livros, travessas, pranchas, suportes de base, suportes e acessórios são contados de acordo com o layout. A quantidade final deve ser ajustada às condições do local, suporte, acesso, peças de segurança e estoque sobressalente.

Como você calcula os padrões de andaimes cuplock?

Primeiro calcule o número de posições padrão. Para um andaime de duas fileiras, as posições padrão geralmente são iguais ao número de baias mais um, multiplicado por duas fileiras. Em seguida, multiplique as posições pelo número de níveis verticais para estimar os padrões de andaimes Cuplock.

Quantas pranchas são necessárias para o andaime cuplock?

O número de pranchas depende da contagem de vãos, da largura da plataforma, da largura das pranchas e dos níveis de trabalho. O site da empresa lista placas de andaime cuplock com 225 mm de largura e 38 mm de altura, com comprimentos de 1M, 2M, 3M e 4M. Se uma plataforma usa três pranchas por compartimento e tem três níveis de trabalho, as pranchas equivalem aos compartimentos multiplicados por três e depois multiplicados pelos níveis de trabalho.
