O andaime Ringlock é um sistema de andaime modular usado para projetos de construção, infraestrutura, manutenção industrial e acesso temporário. Ele é construído com padrões verticais, travessas horizontais, suportes diagonais, macacos de base, pranchas de aço, rodapés e sistemas de acesso que se conectam através de juntas de roseta e travas de cunha. Com forte capacidade de carga, montagem rápida e configuração flexível, o andaime ringlock é amplamente selecionado para projetos que exigem plataformas de trabalho estáveis e instalação eficiente no local.
Principais conclusões
● O andaime Ringlock é um sistema de acesso modular projetado para oferecer resistência, segurança e flexibilidade.
● Os principais componentes do andaime ringlock incluem padrões, travessas, suportes, suportes de base, pranchas, rodapés e escadas.
● A instalação adequada de andaimes ringlock começa com a preparação do solo e nivelamento da base.
● O suporte, a colocação da plataforma, os guarda-corpos e os rodapés são essenciais para a utilização segura de andaimes ringlock.
● Os andaimes Ringlock devem ser inspecionados antes, durante e após a instalação.
Componentes de andaimes Ringlock
Padrões verticais Ringlock
Os padrões verticais Ringlock são os principais suportes verticais dos andaimes Ringlock. Eles transportam cargas verticais de plataformas, trabalhadores, materiais e níveis superiores de andaimes até a base. As rosetas são soldadas em intervalos fixos, permitindo que os livros e suportes se conectem com segurança em diferentes alturas.
A qualidade dos padrões verticais afeta diretamente a estabilidade dos andaimes ringlock. Tubos retos, espaçamento preciso das rosetas e soldagem confiável são essenciais para uma montagem suave. Se os padrões estiverem tortos ou mal soldados, toda a estrutura do andaime ringlock pode perder o alinhamento.
Livros horizontais Ringlock
Os livros horizontais Ringlock conectam padrões verticais e formam a estrutura básica do andaime Ringlock. Transferem cargas entre padrões e suportam plataformas de trabalho quando utilizadas com pranchas de aço. Os livros-razão também definem a largura e o comprimento de cada compartimento do andaime.
Cada livro-razão usa cabeças em cunha que travam na conexão da roseta. Uma conexão em cunha apertada melhora a rigidez e reduz movimentos desnecessários. O comprimento preciso do livro-razão garante que o andaime ringlock permaneça quadrado, equilibrado e fácil de montar.
Chaves Diagonais Ringlock
Os suportes diagonais são usados para fortalecer o andaime ringlock contra o movimento lateral. Eles conectam os padrões diagonalmente e criam uma estrutura de suporte triangular. Isso melhora a resistência contra vento, vibração, carga irregular e movimento do trabalhador.
Sem o suporte diagonal adequado, o andaime ringlock pode balançar ou deformar durante o uso. Os suportes são especialmente importantes para andaimes altos, acessos a fachadas, pontes e estruturas industriais. A colocação correta do suporte mantém o andaime ringlock estável durante todo o projeto.
Macacos de base ajustáveis
Os macacos de base são instalados na parte inferior do andaime ringlock para nivelar a estrutura. Eles permitem o ajuste de altura quando a superfície do solo é irregular. Uma base nivelada é necessária antes da instalação dos componentes superiores.
Os macacos de base distribuem cargas verticais ao solo ou à superfície de apoio. Devem ser colocados em solo firme, placas de aço ou solas de madeira quando necessário. O mau ajuste da base pode causar inclinação, assentamento e desempenho inseguro do andaime ringlock.

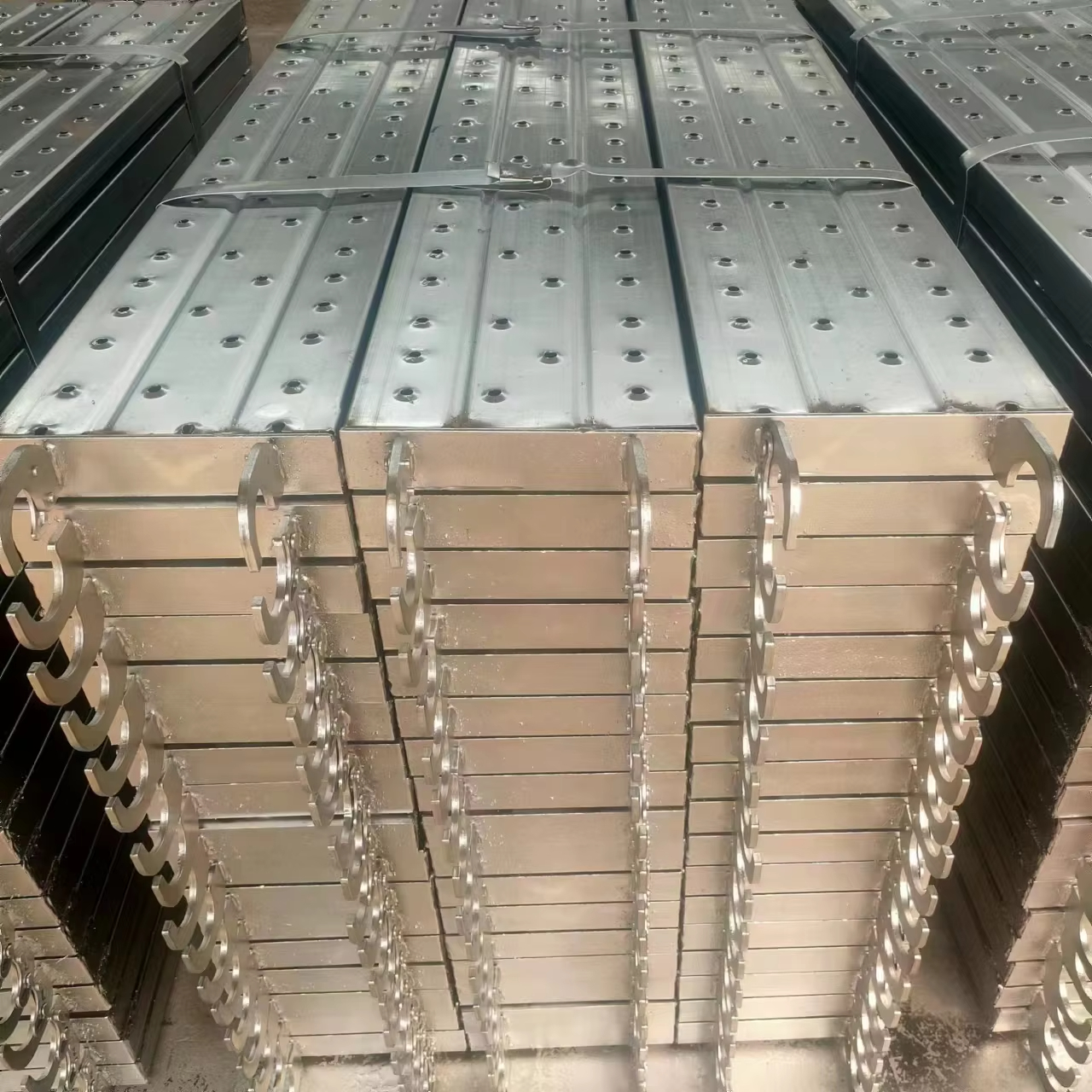

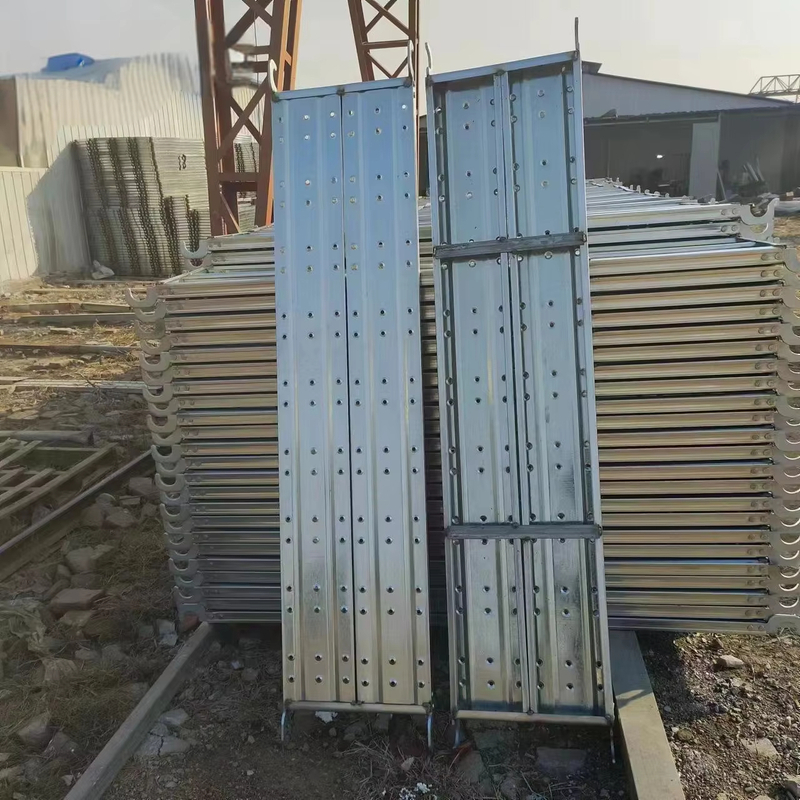

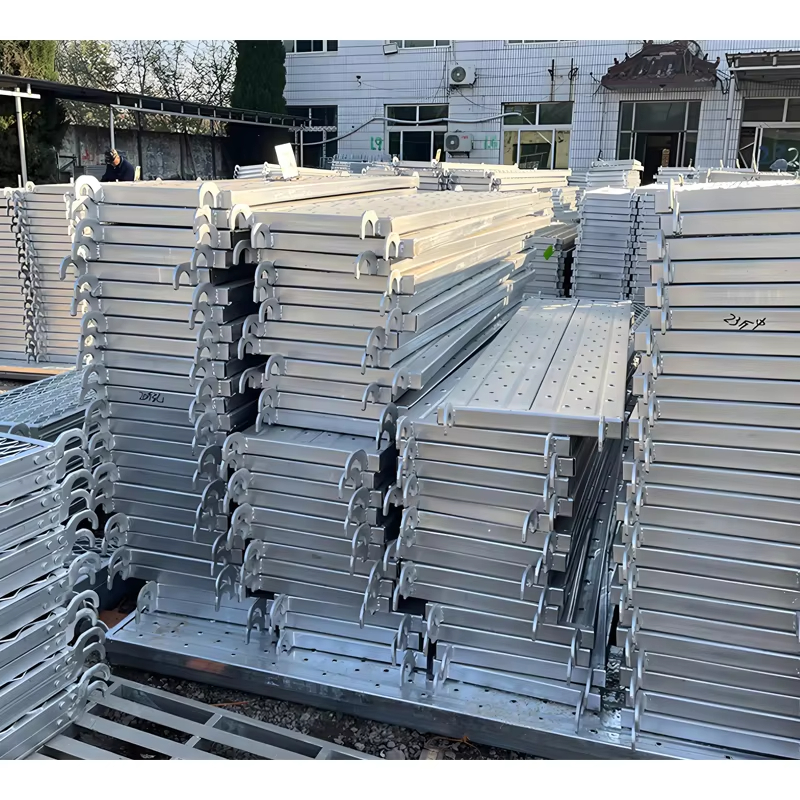

Plataformas e pranchas de aço
Plataformas ou pranchas de aço criam a superfície de trabalho dos andaimes ringlock. Eles permitem que os trabalhadores fiquem de pé, movam-se e coloquem ferramentas ou materiais com segurança. Superfícies antiderrapantes são comumente usadas para melhorar a aderência em condições externas ou molhadas.
As pranchas devem corresponder ao tamanho do compartimento do andaime e assentar com segurança nas travessas de suporte. Deverão ter capacidade de carga suficiente para o trabalho pretendido. Pranchas danificadas, dobradas ou instáveis não devem ser usadas em sistemas de andaimes ringlock.
Rodapés
Os rodapés são instalados ao longo das bordas da plataforma para evitar a queda de ferramentas e materiais. Eles são uma parte importante da proteção das bordas dos andaimes ringlock. Os rodapés também ajudam a definir áreas de trabalho seguras em plataformas elevadas.
Em muitos projetos, rodapés são usados junto com guarda-corpos e guarda-corpos. Esta combinação reduz o risco de queda e protege os trabalhadores abaixo do andaime. Rodapés adequadamente fixados melhoram a segurança geral dos andaimes ringlock durante a operação diária.
Escadas e acesso por escadas
Escadas e escadas fornecem acesso vertical dentro de andaimes ringlock. Eles permitem que os trabalhadores se movam entre os níveis sem subir em padrões ou registros. Uma rota de acesso dedicada melhora a segurança e a organização do local.
Para estruturas mais altas, as torres de escadas são frequentemente preferidas porque proporcionam um movimento mais fácil e estável. As escadas devem ser fixadas com segurança e posicionadas longe de zonas de trabalho de alto risco. O planejamento de acesso seguro é uma parte fundamental da instalação de andaimes ringlock.
Componente
Função principal
Requisito-chave
Padrão vertical
Suporte vertical principal
Tubo reto e espaçamento preciso entre rosetas
Razão horizontal
Conexão bay e suporte de plataforma
Comprimento correto e trava de cunha segura
Cinta Diagonal
Estabilidade lateral
Ângulo adequado e conexão firme
Macaco básico
Nivelamento do solo
Suporte estável e ajuste de altura
Prancha de aço
Plataforma de trabalho
Superfície antiderrapante e capacidade de carga
Rodapé
Proteção de borda
Fixação segura ao longo das bordas da plataforma
Escada/Escada
Acesso vertical
Conexão segura e estável
Como instalar o andaime Ringlock
Etapa 1: preparar o site
Antes de instalar o andaime ringlock, o solo deve ser verificado quanto à estabilidade, nivelamento e capacidade de carga. Solo macio, detritos soltos, água parada e superfícies irregulares devem ser corrigidos antes do início da montagem. Uma fundação deficiente pode afetar o alinhamento e a segurança de toda a estrutura do andaime ringlock.
A área de instalação também deve ser limpa de materiais desnecessários. Os trabalhadores precisam de espaço suficiente para colocar os componentes, movimentar-se com segurança e construir o andaime em sequência. Uma boa preparação do local reduz problemas de instalação e melhora a eficiência do andaime ringlock.
Etapa 2: instalar os macacos e colares de base
Os macacos de base devem ser colocados de acordo com o desenho do layout do andaime ou o espaçamento planejado dos vãos. Cada macaco de base deve assentar firmemente no chão ou em uma placa de suporte adequada. A altura deve ser ajustada cuidadosamente para criar um ponto inicial nivelado para andaimes ringlock.
Colares de base ou peças iniciais são então instalados acima dos macacos de base. Esses componentes criam o primeiro nível de conexão para livros contábeis. O posicionamento correto nesta fase é importante porque qualquer erro pode continuar para cima através do sistema de andaime ringlock.
Etapa 3: erguer padrões verticais
Padrões verticais são colocados nos colares de base para começar a formar a estrutura do andaime. Os trabalhadores devem verificar se cada padrão está na posição vertical e devidamente encaixado. As posições da roseta devem estar voltadas para as direções corretas para a conexão do razão e do suporte.
Nesta fase, o andaime ringlock não deve ser construído muito alto antes que o nível inferior esteja totalmente fixado. As verificações temporárias de alinhamento reduzem o risco de instabilidade. A instalação vertical correta melhora a resistência e a aparência do sistema de andaimes Ringlock completo.
Etapa 4: conectar livros horizontais
Ledgers horizontais são instalados entre os padrões para formar a primeira baia retangular. As cabeças das cunhas devem ser inseridas nas rosetas e travadas firmemente com um martelo. Isso cria a estrutura básica do andaime ringlock.
Os livros-razão devem ser instalados nivelados e na sequência correta. Eles mantêm os padrões em posição e preparam a estrutura para contraventamentos e plataformas. Se os livros-razão estiverem soltos ou irregulares, o andaime ringlock pode se tornar difícil de alinhar em níveis mais altos.
Etapa 5: instale chaves diagonais
Os suportes diagonais devem ser instalados após a formação da estrutura básica. Eles se conectam através dos padrões e evitam movimentos laterais. O suporte adequado é essencial para manter a rigidez do andaime ringlock.
As cintas devem ser colocadas de acordo com o projeto do andaime e os requisitos do local. Estruturas altas, locais expostos e plataformas pesadas podem exigir reforço adicional. A instalação correta do suporte mantém o andaime ringlock estável sob cargas de trabalho.
Etapa 6: coloque pranchas de aço
Pranchas de aço são instaladas nos livros para criar uma plataforma de trabalho segura. Cada prancha deve assentar com segurança, sem folgas ou movimentos excessivos. Os trabalhadores devem verificar se as tábuas não estão danificadas antes de utilizá-las.
A plataforma deve ser larga o suficiente para a tarefa pretendida e para a movimentação segura. A sobrecarga deve ser evitada porque cada plataforma de andaime ringlock tem uma capacidade projetada. A colocação adequada das pranchas melhora a segurança e a eficiência de trabalho.
Etapa 7: instalar guarda-corpos, rodapés e acesso
Guarda-corpos, trilhos intermediários e rodapés devem ser instalados nas bordas expostas das plataformas de andaimes ringlock. Esses componentes reduzem os riscos de queda e evitam a queda de materiais. Eles devem ser fixados com segurança antes de a plataforma ser usada.
Escadas ou sistemas de escadas devem então ser instalados em áreas de acesso designadas. Os componentes de acesso devem ser estáveis, claros e fáceis de alcançar. Uma rota de acesso segura evita que os trabalhadores subam nos membros estruturais do andaime ringlock.
Etapa de instalação
Ação Principal
Foco na segurança
Preparação do local
Limpar e nivelar o terreno
Fundação estável
Configuração básica
Coloque tomadas de base e colares
Alinhamento preciso
Padrões
Instale suportes verticais
Posicionamento vertical
Livros contábeis
Conecte membros horizontais
Travamento de cunha seguro
Aparelho ortodôntico
Adicionar suporte diagonal
Estabilidade lateral
Pranchas
Construir plataforma de trabalho
Capacidade de carga e superfície antiderrapante
Proteção
Instale guarda-corpos e rodapés
Proteção contra quedas e objetos
Dicas de segurança para instalação de andaimes Ringlock
Verifique os componentes antes da montagem
Todos os componentes do andaime ringlock devem ser inspecionados antes da instalação. Padrões, travessas, suportes, pranchas e conectores de base devem estar livres de rachaduras, corrosão severa, deformação ou conectores danificados. As peças defeituosas devem ser retiradas de uso imediatamente.
A inspeção é especialmente importante para andaimes ringlock reutilizados. O transporte e a montagem repetidos podem causar desgaste nas cabeças das cunhas, rosetas e ganchos de pranchas. A verificação dos componentes reduz os riscos de segurança antes dos trabalhadores iniciarem a instalação.
Siga a sequência correta de montagem
O andaime Ringlock deve ser instalado da base para cima em uma sequência controlada. O nível inferior deve ser nivelado, conectado e reforçado antes que os níveis superiores sejam adicionados. Isto mantém a estrutura estável durante cada etapa da instalação.
Pular etapas pode criar riscos ocultos em andaimes ringlock. Por exemplo, colocar pranchas antes do suporte adequado pode causar instabilidade. Uma sequência de instalação clara melhora a consistência e reduz o erro humano.
Evite sobrecarregar a plataforma
Cada plataforma de andaime ringlock tem um limite de carga baseado no projeto, tamanho do compartimento, tipo de aço e capacidade da prancha. Os trabalhadores devem evitar colocar materiais excessivos numa área da plataforma. Cargas concentradas podem criar tensões e reduzir a segurança estrutural.
Os materiais devem ser distribuídos uniformemente pela plataforma. Itens pesados devem ser colocados de acordo com as diretrizes do projeto e o desenho do andaime. O controle de carga adequado mantém o andaime ringlock seguro durante o trabalho ativo.
Erros comuns de instalação
Mau nivelamento de base
O mau nivelamento da base é um dos problemas mais comuns de instalação de andaimes ringlock. Se os suportes de base não estiverem ajustados corretamente, o andaime pode inclinar-se à medida que a altura aumenta. Isto pode afetar a estabilidade e a segurança da plataforma.
Solo irregular nunca deve ser ignorado durante a configuração. Os trabalhadores devem usar placas de base ou solas adequadas quando necessário. Uma fundação estável e nivelada é a primeira condição para a instalação segura de andaimes ringlock.
Suporte ausente ou incorreto
A falta de chaves pode enfraquecer o andaime ringlock, mesmo quando os padrões e os livros-razão parecem seguros. Os suportes diagonais proporcionam resistência lateral e evitam movimentos sob vento ou cargas de trabalho. Sem eles, a estrutura pode tornar-se instável.
O posicionamento incorreto do suporte também pode reduzir o desempenho do sistema. Os colchetes devem seguir o layout do design e conectar-se firmemente às rosetas. O suporte adequado mantém o andaime ringlock rígido e confiável.
Conexões de cunha solta
Cunhas soltas reduzem a resistência das juntas de andaimes ringlock. Cada conexão em cunha deve ser totalmente assentada e apertada durante a instalação. Um livro ou suporte solto pode criar movimento e afetar todo o quadro.
Os trabalhadores devem verificar novamente as conexões após a conclusão de cada nível. Vibração, manuseio ou travamento incompleto podem causar pontos fracos. Verificações regulares de conexão melhoram a segurança dos andaimes ringlock no local.
Escolhendo componentes de andaimes Ringlock
Material e grau de aço
O material do andaime ringlock afeta sua capacidade de carga, durabilidade e vida útil. Os aços Q235 e Q345 são comumente usados dependendo dos requisitos do projeto. Andaimes ringlock para serviços pesados geralmente exigem material mais resistente e controle de qualidade mais rigoroso.
Os compradores devem confirmar o diâmetro do tubo, a espessura da parede e o tipo de aço antes de comprar. Essas especificações determinam o desempenho do sistema sob carga. Dados claros de materiais suportam uma seleção mais segura de andaimes ringlock.
Soldagem e Tratamento de Superfície
A qualidade da soldagem é crítica porque o andaime ringlock depende de juntas fortes de roseta e conector. As soldas devem estar limpas, consistentes e fortes o suficiente para uso repetido. Uma soldadura deficiente pode reduzir o desempenho da carga e criar riscos de segurança.
O tratamento de superfície também afeta a durabilidade. O andaime ringlock galvanizado por imersão a quente oferece forte resistência à corrosão em ambientes externos e industriais. Um revestimento galvanizado uniforme protege o aço e prolonga a vida útil.
Compatibilidade e adequação ao projeto
Os componentes do andaime Ringlock devem corresponder em tamanho, design de conexão e padrão de sistema. Peças incompatíveis podem não travar corretamente ou criar alinhamento irregular. Isto pode retardar a instalação e reduzir a confiabilidade estrutural.
O ajuste do projeto também deve ser considerado antes do pedido. O tamanho do vão, a altura, a largura da plataforma, o método de acesso e os requisitos de carga devem corresponder às condições do local de trabalho. A seleção correta dos componentes torna a instalação do andaime ringlock mais suave e segura.
Conclusão
O andaime Ringlock é um sistema forte, flexível e eficiente para projetos de construção, infraestrutura e acesso industrial. Seus principais componentes, incluindo padrões, livros, suportes, suportes de base, pranchas de aço, rodapés e sistemas de acesso, trabalham juntos para criar uma estrutura de trabalho estável e prática. A instalação adequada, o suporte correto, o travamento seguro em cunha e a inspeção regular são essenciais para o desempenho seguro do andaime ringlock. fornece sistemas e componentes de andaimes ringlock para projetos que exigem estrutura confiável, materiais duráveis e soluções profissionais de andaimes.
Perguntas frequentes
Quais são os principais componentes do andaime ringlock?
Os principais componentes do andaime ringlock incluem padrões verticais, travessas horizontais, suportes diagonais, macacos de base ajustáveis, pranchas de aço, rodapés, escadas e sistemas de acesso a escadas. Essas peças se conectam através de rosetas e travas em cunha para formar um andaime estável. Cada componente tem uma função específica de suporte de carga, acesso, estabilidade ou proteção.
Como você instala o andaime ringlock?
A instalação do andaime Ringlock começa com a preparação do local e o nivelamento do macaco de base. Os padrões são então instalados, os livros-razão são conectados, os suportes são adicionados e as plataformas são colocadas. Guarda-corpos, rodapés e sistemas de acesso devem ser instalados antes do uso do andaime.
O andaime ringlock é fácil de montar?
O andaime Ringlock é mais fácil de montar do que muitos sistemas tradicionais porque usa conexões de travamento em cunha. O design modular reduz peças soltas e permite uma instalação mais rápida. No entanto, os trabalhadores treinados ainda devem seguir os procedimentos adequados para garantir uma montagem segura.
Por que os colchetes diagonais são importantes em andaimes ringlock?
Os suportes diagonais melhoram a estabilidade lateral dos andaimes ringlock. Eles reduzem a oscilação e ajudam a estrutura a resistir ao vento, à vibração e ao carregamento irregular. Sem suporte adequado, o andaime ringlock pode perder rigidez e tornar-se inseguro.
O andaime ringlock pode ser reutilizado?
O andaime Ringlock pode ser reutilizado muitas vezes se for mantido adequadamente. Os componentes devem ser inspecionados quanto a deformações, corrosão, rachaduras e conectores danificados antes de cada uso. Andaimes ringlock galvanizados por imersão a quente geralmente oferecem melhor durabilidade para uso repetido.
