Escolhendo as especificações certas de andaimes de cuplock: um guia prático

O andaime de Cuplock é conhecido por sua velocidade, força e versatilidade, tornando -a uma das principais opções para diversos projetos de construção em todo o mundo. No entanto, a seleção das especificações corretas-principalmente os padrões (diâmetro do tubo e espessura da parede) e comprimentos do razão-é crucial para garantir segurança, eficiência e custo-efetividade. Aqui está um guia para fazer a escolha certa:

1. Entenda o básico do cuplock:

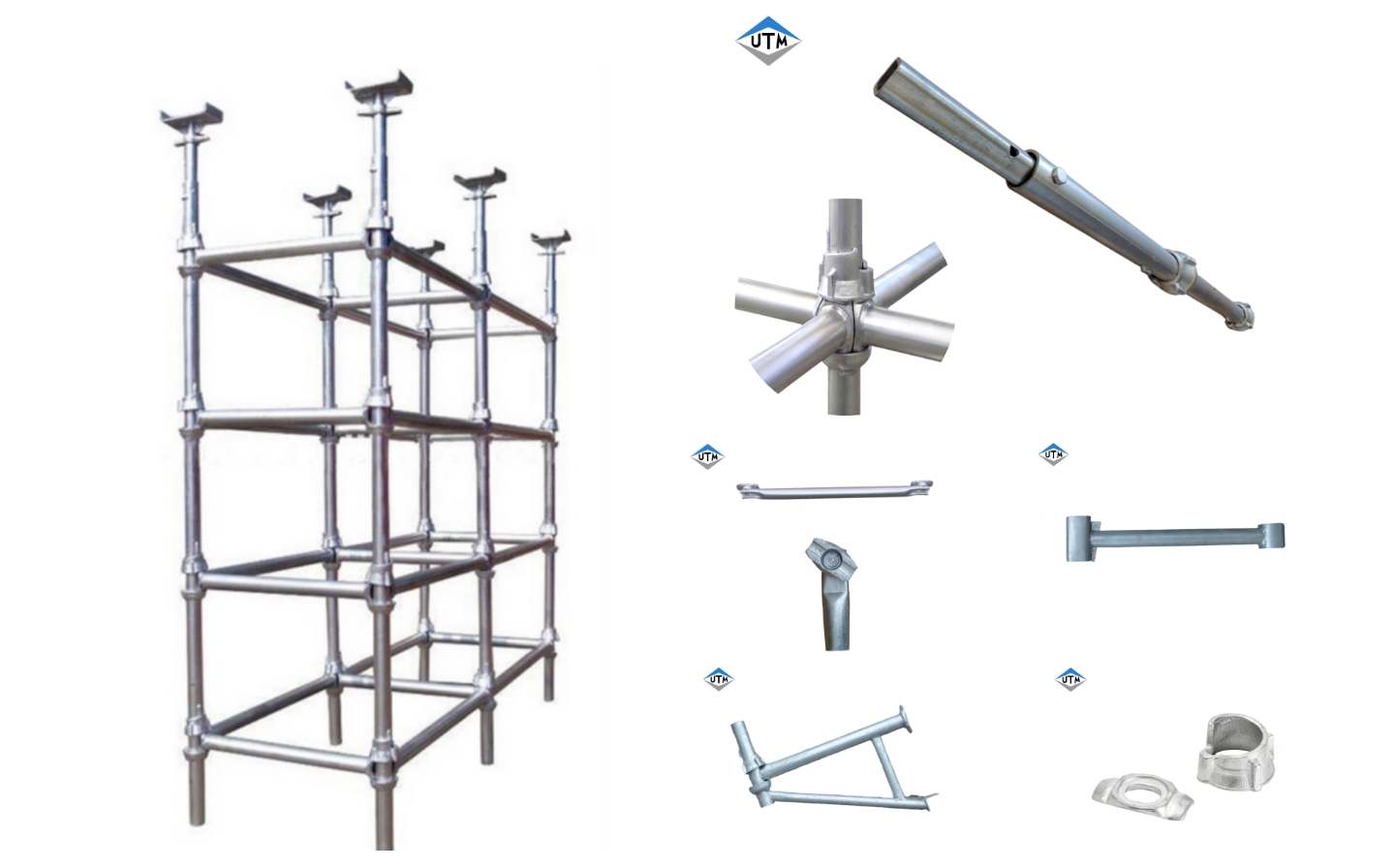

• Sistema: apresenta copos pré-soldados em padrões verticais em intervalos fixos (normalmente 500 mm ou 1000 mm). Ledgers e Transoms se conectam simultaneamente a esses copos usando lâminas giratórias, criando um nó rígido.

• Componentes -chave: Padrões (verticais), ledgers (horizontais), travessias (portadores), tomadas de base, acopladores de manga e aparelhos necessários.

2. Especificações principais a serem consideradas:

• Tamanho padrão (diâmetro do tubo e espessura da parede):

• 48,3mm OD (diâmetro externo): Este é o padrão global mais comum . As espessuras da parede normalmente variam de 3,2 mm (comum) a 4,0 mm (de serviço pesado). Escolha 4,0 mm para cargas mais altas, alturas maiores ou ambientes exigentes.

• 60,3 mm OD: Usado para projetos que exigem capacidade excepcional de suporte de carga (por exemplo, formação pesada, plataformas de armazenamento de material) ou estruturas muito altas . Oferece força e rigidez superiores.

• Fator crítico: capacidade de carga. Cargas mais pesadas (trabalhadores, materiais, equipamentos) exigem paredes mais grossas ou diâmetros maiores. Sempre consulte tabelas de carga fornecidas pelo fabricante/fornecedor específico para o tamanho padrão e a espessura da parede.

• Comprimento do razão:

• Acesso e obstáculos ao local: Escolha comprimentos que navegam em torno de colunas, máquinas ou espaços apertados.

• Projeto estrutural: a largura do compartimento afeta diretamente a estabilidade do andaime e a distribuição de carga. Os cálculos de engenharia são essenciais, especialmente para baías maiores.

• Eficiência: a padronização em menos comprimentos do razão (por exemplo, 2,0m e 1,5m) pode acelerar a ereção e reduzir a complexidade.

• Requisitos da plataforma: o comprimento do razão influencia os comprimentos da placa de colocação e decks da placa.

• Determina a largura da baía (distância entre os padrões ao longo do livro).

• Comprimentos comuns: 1,0m, 1,5m, 1,8m, 2,0m, 2,5m, 3,0m.

• Fatores de seleção:

• Comprimento da travessa: determina o comprimento do elevador (distância entre ledgers). Os comprimentos comuns são semelhantes aos livros (1,0m, 1,5m, 1,8m, 2,0m, 2,5m, 3,0m), escolhidos com base na largura da plataforma necessária e no design estrutural.

3. Fatores -chave que influenciam a escolha da especificação:

• Classe de uso e carga pretendido:

• Diretor leve (inspeção/acesso): 48,3 mm x 3,2 mm Os padrões geralmente são suficientes.

• Construção geral (serviço médio): 48,3 mm x 3,2 mm ou 4,0 mm é padrão.

• Pesados ​​pesados ​​(alvenaria, cofragem, armazenamento de material): 48,3 mm x 4,0 mm ou 60,3 mm Os padrões são essenciais. Verifique os requisitos da classe de carga (por exemplo, BS EN 12811 4, 5 ou 6).

• Altura do andaime: os andaimes mais altos experimentam maiores cargas de vento e requerem maior estabilidade. Diâmetros maiores (60,3 mm), paredes mais grossas (4,0 mm), larguras potencialmente menores e aumentam as larguras.

• Condições do local:

• Exposição do vento: os sites de vento alto exigem especificações robustas (tubos mais fortes, suporte mais próximo, baías menores).

• Condições do solo: O solo desigual pode exigir conectores básicos mais ajustáveis ​​ou placas únicas, mas não altera diretamente a especificação do tubo, a menos que afete significativamente a estabilidade.

• Restrições de acesso: os espaços apertados geralmente exigem comprimentos mais curtos do razão (1,0 m, 1,5 m) para manobrabilidade.

• Regulamentos e padrões locais: sempre cumprem os códigos de andaimes nacionais e locais (por exemplo, OSHA nos EUA, TG20: 21/BS EN 12811 no Reino Unido/UE, AS/NZS 1576 em Aus/NZ). Esses ditam os requisitos mínimos para as especificações, o design e os fatores de segurança do tubo.

• Inventário e custo disponíveis: considere qual equipamento a empresa de aluguel ou seu próprio quintal possui. A padronização de tamanhos comuns (48,3 mm, 2,0m/1,5m ledgers) é geralmente mais econômica e prontamente disponível do que os tamanhos sob medida. Balance o design ideal com disponibilidade prática.
