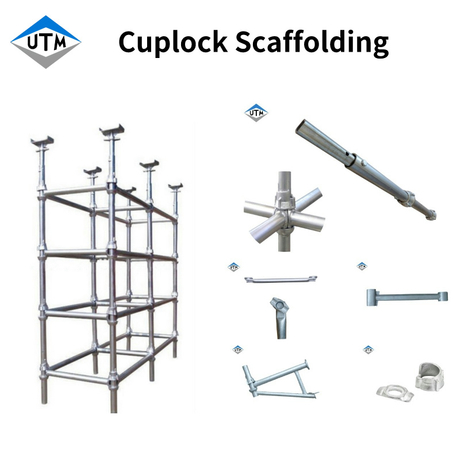

O andaime Cuplock é um sistema de andaimes modular amplamente utilizado na construção devido à sua eficiência, força e facilidade de montagem. Seu mecanismo exclusivo de bloqueio de copo e lâmina elimina a necessidade de porcas e parafusos, permitindo uma instalação rápida. Abaixo estão os principais componentes que compõem este sistema versátil:

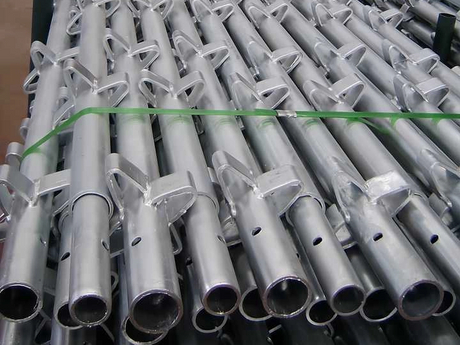

Os padrões verticais são os principais componentes de carga de andaimes de Cuplock. Esses tubos de aço são posicionados verticalmente e apresentam copos pré-soldados em intervalos fixos (normalmente a cada 500-1.000 mm). Os copos servem como pontos de conexão para livros horizontais e aparelhos diagonais. Os padrões vêm em comprimentos variados para acomodar diferentes alturas de andaimes.
Ledgers são tubos horizontais que conectam padrões verticais para formar a estrutura do andaime. Cada extremidade do livro é equipada com uma 'Blade ' forjada que nos slots nos copos nos padrões. A conexão é presa girando a lâmina do razão na posição trancada do copo, garantindo uma junta rígida.
Os aparelhos diagonais fornecem estabilidade lateral à estrutura do andaime. Esses tubos são conectados na diagonalmente entre os padrões verticais usando o mesmo sistema de copo e lâmina. Os aparelhos impedem a balança e distribuem as cargas uniformemente, aumentando a segurança em condições de vento alto ou sob cargas pesadas.
O nó Cuplock patenteado é o recurso definidor do sistema. Consiste em um copo de aço soldado ao padrão vertical e uma lâmina soldada até as pontas do razão ou da cinta. Quando a lâmina é inserida no copo e girada, ela trava com segurança sem prendedores adicionais. Esse design garante montagem rápida e desmontagem, mantendo a integridade estrutural.
As placas de base são placas de metal quadrado colocadas na parte inferior dos padrões verticais para distribuir o peso e evitar afundar no solo macio. As tomadas ajustáveis (tomadas de parafuso) são frequentemente integradas às placas de base para nivelar o andaime em superfícies irregulares e altura fina.
Placas superiores, ou cabeças U, são componentes ajustáveis montados nos padrões verticais mais altos. Eles fornecem uma plataforma estável para suportar tábuas ou cofragem de andaimes. Seu design em forma de U permite facilitar a colocação e o alinhamento das placas.
As placas de andaimes formam a plataforma de trabalho. Feitos de madeira ou metal, eles são colocados horizontalmente através dos livros. As placas de segurança são frequentemente adicionadas para impedir que as ferramentas ou materiais caiam.
Os corrimãos são instalados ao longo das bordas abertas do andaime para evitar quedas. Eles consistem em trilhos superiores, trilhos intermediários e tábuas dos pés, cumprindo os padrões de segurança ocupacional.
Os sistemas Cuplock incluem escadas integradas ou unidades de escada para acesso vertical seguro. Acessórios adicionais, como acopladores, grampos e tiradoras, podem ser usados para conectar o andaime às estruturas existentes para maior estabilidade.
Velocidade de montagem : o sistema de copo e lâmina reduz o tempo de trabalho.
Capacidade de alta carga : Adequado para aplicações pesadas.
Versatilidade : adaptável a estruturas complexas, como pontes ou superfícies curvas.
Segurança : conexões rígidas minimizam os riscos de movimento.
O design modular do andaimes e os componentes robustos da Cuplock o tornam uma escolha preferida para os projetos de construção modernos. Ao entender suas partes principais - padrões, livros, aparelhos e o nó inovador de travamento - os trabalhadores podem montar sistemas de andaimes seguros e eficientes, adaptados a diversos requisitos do site. Instalação e adesão adequadas às diretrizes de segurança garantem o desempenho ideal e a proteção do trabalhador.
