Como escolher os acopladores de andaime certos

Os acopladores de andaimes são acessórios essenciais em andaimes de tubos e acopladores porque conectam os tubos do andaime, controlam a estabilidade das juntas e afetam a resistência geral, segurança e adaptabilidade da estrutura. Escolher os acopladores de andaime corretos envolve mais do que combinar uma conexão com um tubo, uma vez que cada tipo de acoplador é projetado para uma função estrutural diferente, como juntas fixas de 90 graus, contraventamento diagonal, extensão de tubo ou fixação de viga. A seleção adequada também deve considerar o tamanho do tubo, as condições de carga, o método de fabricação, o revestimento protetor, o ciclo de reutilização e a conformidade com os padrões, especialmente em construção comercial, acesso industrial e trabalhos de infraestrutura onde os acopladores de andaimes são expostos a manuseio frequente e ambientes exigentes no local.

Principais conclusões

● Os acopladores de andaimes devem ser selecionados de acordo com a função da junta, tamanho do tubo, demanda de carga e condições do local.

● Diferentes acopladores de andaimes são projetados para juntas rígidas, contraventamento, extensão de tubo e fixação de aço.

● A compatibilidade dos tubos padrão, especialmente 48,3 mm e 48,6 mm, é crítica para uma fixação segura.

● Os acopladores de andaimes prensados ​​e forjados diferem em durabilidade, resistência e desempenho de reutilização.

● Acabamentos zincados e galvanizados por imersão a quente afetam a resistência à corrosão em diferentes ambientes.

O que são acopladores de andaimes?

Definição e Função Estrutural

Os acopladores de andaimes são acessórios mecânicos utilizados para unir tubos de andaimes de forma controlada e segura. Em andaimes tubulares, eles conectam padrões, travessas, travessas e suportes, permitindo que a estrutura atue como uma estrutura estável em vez de uma coleção de tubos separados. Sua função é estrutural, não apenas mecânica, porque a qualidade e o tipo dos acopladores do andaime influenciam a transferência de carga, a rigidez das juntas e o alinhamento do andaime.

Cada conexão em um andaime executa uma tarefa diferente e os acopladores do andaime são projetados de acordo. Alguns criam juntas fixas de 90 graus, alguns permitem contraventamento de ângulo variável e alguns unem tubos de ponta a ponta. Selecionar o acessório correto significa entender o que a conexão deve fazer no arranjo geral do andaime.

Como os acopladores de andaimes são usados ​​em grande número em todo o andaime, a consistência é importante. Variações no ajuste, na qualidade do parafuso ou na resistência do corpo podem afetar a velocidade de montagem, os resultados da inspeção e o desempenho de reutilização a longo prazo.

Por que eles são importantes em andaimes tubulares

Andaimes de tubo e acoplador são amplamente utilizados onde layouts modulares padrão não são práticos. Fachadas irregulares, estruturas de aço, pontes, instalações industriais e áreas de trabalho confinadas requerem frequentemente pontos de ligação flexíveis que podem ser adaptados no local. Os acopladores de andaimes tornam essa flexibilidade possível.

Eles também afetam a confiabilidade do andaime ao longo do tempo. Acessórios mal selecionados podem criar juntas fracas, problemas de alinhamento ou problemas de fixação durante repetidas instalações e desmontagens. Em contraste, acopladores de andaimes bem escolhidos geralmente proporcionam uma montagem mais estável e um desempenho de campo mais previsível.

A sua importância para a segurança é especialmente elevada em juntas estruturais primárias e posições de contraventamento. Um acoplador que não corresponda ao uso pretendido pode reduzir a estabilidade do andaime mesmo que o resto da estrutura esteja corretamente montado.

Tamanhos típicos de tubos e requisitos de ajuste

A maioria dos acopladores de andaimes são projetados para diâmetros externos de tubos comuns, como 48,3 mm ou 48,6 mm. Um ajuste seguro depende da compatibilidade dimensional correta entre o corpo do acoplador e o tubo do andaime. Se o ajuste for ruim, o desempenho de aperto e a aderência poderão ser afetados.

A medição correta do tubo é, portanto, uma parte essencial da seleção. Não se deve presumir que tubos mais antigos, materiais mistos ou fontes de produção diferentes correspondam sem verificação. Mesmo pequenas diferenças dimensionais podem influenciar o modo como os acopladores de andaimes assentam e fixam na prática.

A precisão do ajuste também afeta a eficiência da instalação. Quando os acopladores do andaime combinam corretamente com o tubo, as equipes podem apertá-los de forma mais consistente e manter um melhor alinhamento em toda a estrutura do andaime.

Por que escolher os acopladores de andaime certos é importante

Transferência de Carga e Estabilidade Estrutural

Cada junta de andaime tem uma função estrutural específica, e diferentes acopladores de andaime são construídos para diferentes condições de força. Uma junta em ângulo reto com um suporte não se comporta da mesma maneira que um acessório giratório usado em contraventamento diagonal. A seleção correta mantém intactos o caminho de carga pretendido e a estabilidade geométrica do andaime.

Quando o acessório errado é usado, a transferência de força pode tornar-se irregular ou não confiável. Isso pode levar ao movimento, à distorção das articulações ou ao mau desempenho do contraventamento, especialmente em estruturas mais altas ou mais complexas. A adequação estrutural deve sempre vir antes da conveniência.

Isto é particularmente importante em andaimes de construção pesada e de acesso industrial. Nesses ambientes, os acopladores de andaimes são expostos a cargas dinâmicas, uso repetitivo e efeitos ambientais que podem revelar rapidamente qualquer fraqueza na seleção.

Durabilidade e desempenho de reutilização

Os acopladores de andaimes são frequentemente reutilizados em muitos projetos, portanto a seleção deve considerar a durabilidade a longo prazo, bem como o uso inicial. Acessórios prensados ​​podem ser adequados para aplicações padrão, enquanto acopladores de andaimes forjados são frequentemente escolhidos onde são necessários maior resistência e ciclos de reutilização mais longos.

Apertos e desmontagens repetidos causam tensão no corpo, no parafuso e nas roscas. Acessórios de qualidade inferior podem desgastar-se mais rapidamente, emperrar, deformar-se ou perder consistência dimensional ao longo do tempo. Acopladores de andaimes duráveis ​​geralmente apresentam melhor desempenho na rotação de estoque e no manuseio do local.

A exposição ambiental também influencia a vida útil. Projetos externos, áreas costeiras e instalações industriais geralmente exigem uma proteção mais forte contra corrosão para manter a condição em vários usos.

Padrões e considerações de inspeção

Muitos projetos especificam acopladores de andaimes que estão em conformidade com EN74, BS1139 ou padrões relacionados. Essas referências são importantes no controle de qualidade, documentação do projeto e inspeção de andaimes. Eles também criam uma base mais consistente para avaliação técnica.

No local, a aceitação muitas vezes depende da condição visível, da adequação do encaixe e da confiança na qualidade de fabricação. Se os acopladores do andaime parecerem inconsistentes ou inadequados para a sua localização conjunta, a inspeção pode tornar-se mais difícil. Acessórios em conformidade com os padrões são geralmente mais fáceis de avaliar e aprovar.

Isso torna a conformidade com os padrões parte do processo de seleção, e não uma reflexão tardia. Ele oferece suporte à consistência técnica e à aceitação prática do local.

Materiais e fabricação de acopladores de andaimes

Materiais Básicos

A maioria dos acopladores de andaimes são feitos de aço carbono porque oferecem uma combinação prática de resistência, durabilidade e capacidade de fabricação. O material de base afeta a resistência à deformação, a capacidade de reutilização e a vida útil geral. A consistência do material é especialmente importante em acessórios que serão usados ​​repetidamente em condições exigentes do local.

A qualidade inferior do aço pode causar desgaste prematuro, rachaduras ou distorção do corpo. Mesmo que os acopladores de andaimes pareçam aceitáveis ​​inicialmente, o material fraco pode reduzir a confiança em ciclos repetidos de aperto e desmontagem. É por isso que a qualidade do material continua a ser um fator chave de compra no fornecimento de andaimes B2B.

Para projetos que envolvem reutilização pesada, manuseio severo ou exposição industrial, materiais mais resistentes e consistentes geralmente proporcionam melhor desempenho no ciclo de vida. Ele também oferece suporte a resultados de inspeção mais previsíveis.

Métodos de fabricação

Os acopladores de andaimes são comumente produzidos como acessórios prensados ​​ou acessórios forjados. Os acopladores prensados ​​são formados a partir de chapa de aço e são amplamente utilizados em trabalhos de andaimes padrão. Os acopladores de andaimes forjados são produzidos com uma estrutura de corpo mais densa e são frequentemente escolhidos onde a resistência e o desempenho de reutilização são mais exigentes.

As conexões prensadas podem ser adequadas para aplicações gerais quando são fabricadas e usadas corretamente. Eles são comuns em trabalhos de construção de rotina onde são esperados níveis de serviço padrão. Sua confiabilidade ainda depende da precisão dimensional e da qualidade dos parafusos.

Os acopladores de andaimes forjados são frequentemente selecionados para uso comercial ou industrial pesado. Eles geralmente oferecem melhor resistência corporal e podem permanecer mais estáveis ​​durante repetidos ciclos de instalação e desmontagem.

Revestimentos Protetores

O revestimento protetor tem um efeito importante na vida útil dos acopladores de andaimes. Acabamentos zincados são amplamente utilizados em ambientes comuns e podem fornecer um nível básico de resistência à corrosão. Eles são frequentemente adequados onde o armazenamento e a exposição no local são relativamente controlados.

Os acopladores de andaimes galvanizados por imersão a quente são mais apropriados para condições externas, úmidas, costeiras ou industriais. A sua camada protetora mais forte oferece melhor resistência à ferrugem e à deterioração da superfície. Isso pode melhorar a longevidade do estoque e reduzir a pressão de manutenção.

A seleção do revestimento deve refletir as condições reais de trabalho e não apenas a aparência. Em muitas aplicações de andaimes B2B, a resistência à corrosão está intimamente ligada à economia de reutilização e à confiabilidade em campo.

Como medir e escolher o tamanho correto do acoplador de andaime

Meça o diâmetro do tubo corretamente

A maioria dos acopladores de andaimes são projetados para tamanhos padrão de tubos de andaimes, portanto, o diâmetro externo deve ser verificado antes da seleção. Um paquímetro ou ferramenta de medição semelhante é normalmente usado para verificar se o tubo corresponde à especificação do acoplador. Esta etapa é especialmente importante quando o estoque vem de fornecedores diferentes ou foi reutilizado muitas vezes.

A medição deve ser feita em uma superfície limpa do tubo. Sujeira, acúmulo de tinta ou deformação local podem afetar a leitura e criar falsas suposições sobre compatibilidade. Quando há estoque de tubos antigos envolvidos, muitas vezes justifica-se uma verificação extra.

A medição correta suporta fixação segura e montagem mais suave. Os acopladores de andaimes que correspondem adequadamente ao diâmetro do tubo têm maior probabilidade de apertar de forma consistente e manter um contato seguro.

Combine o tipo de acoplador com a função da junta

Escolher o tamanho certo por si só não é suficiente. Os acopladores de andaimes também devem corresponder à finalidade estrutural da ligação, uma vez que diferentes acessórios são destinados a diferentes condições de junta. Um diâmetro correto com o tipo de acoplador errado ainda é uma seleção incorreta.

Acessórios de ângulo reto são normalmente usados ​​para juntas rígidas de 90 graus, acessórios giratórios para suporte, acessórios de manga para extensão de tubo e acessórios de viga para fixação de tubo a aço. Os tipos de retenção Putlog e placa atendem a funções secundárias mais específicas. O papel de conexão deve sempre nortear a escolha.

Este é um dos erros de seleção mais comuns no local. A semelhança visual entre os acopladores de andaimes pode levar à substituição, mas o comportamento estrutural não é intercambiável.

Verifique especificações, demanda de carga e padrões

As especificações do fabricante devem ser revisadas antes da seleção final. Diâmetro, acabamento, uso pretendido, tipo de fabricação e referências técnicas são importantes ao comparar acopladores de andaimes. Um teste prático de ajuste também é útil quando grandes quantidades estão sendo preparadas para uso no local.

A demanda de carga é outro fator chave. Juntas primárias e seções de andaimes muito utilizadas podem exigir acessórios mais fortes, especialmente onde são esperados longos ciclos de reutilização ou condições difíceis do local. Nesses casos, os acopladores forjados para andaimes podem ser mais adequados do que as versões prensadas padrão.

Normas como EN74 e BS1139 também devem ser verificadas quando exigido pela documentação do projeto ou pela prática de inspeção. A seleção correta combina ajuste, função e conformidade, em vez de depender apenas de um fator.

Manutenção e inspeção de acopladores de andaimes

Inspeção Pré-Uso

Os acopladores de andaimes devem ser inspecionados antes do uso quanto a deformação do corpo, seções rachadas, parafusos danificados, roscas desgastadas e corrosão. Uma conexão que tenha sido apertada demais ou fortemente impactada pode não ter um desempenho confiável, mesmo que ainda pareça utilizável. A inspeção deve se concentrar tanto na condição quanto na função.

A condição da rosca é particularmente importante porque afeta a consistência da fixação. Os acopladores de andaimes com roscas desgastadas ou emperradas podem apertar de forma desigual ou não conseguir desenvolver uma aderência segura. As conexões giratórias também devem girar conforme pretendido, sem folga descontrolada.

Verificações regulares antes do uso são essenciais no estoque de andaimes reutilizados. Eles reduzem a chance de instalação de acessórios inadequados em posições estruturais críticas.

Armazenamento, corrosão e reutilização

As condições de armazenamento têm um impacto direto na vida útil dos acopladores de andaimes. O armazenamento seco e organizado reduz a exposição à umidade e facilita a separação dos acessórios danificados do estoque ativo. Isto é especialmente importante quando os acopladores são manuseados em grandes quantidades em vários projetos.

A corrosão pode começar como um problema superficial, mas pode eventualmente afetar as roscas, a condição do corpo e a confiança na inspeção. Os ambientes externos e industriais exercem maior pressão sobre os revestimentos de proteção, razão pela qual os acopladores de andaimes galvanizados são frequentemente selecionados para serviços mais exigentes.

O gerenciamento eficaz da reutilização depende da manutenção de uma qualidade consistente do estoque. Em operações de andaimes B2B, uma condição de acoplador melhor controlada geralmente leva a uma montagem mais confiável e a uma implantação mais fácil do projeto.

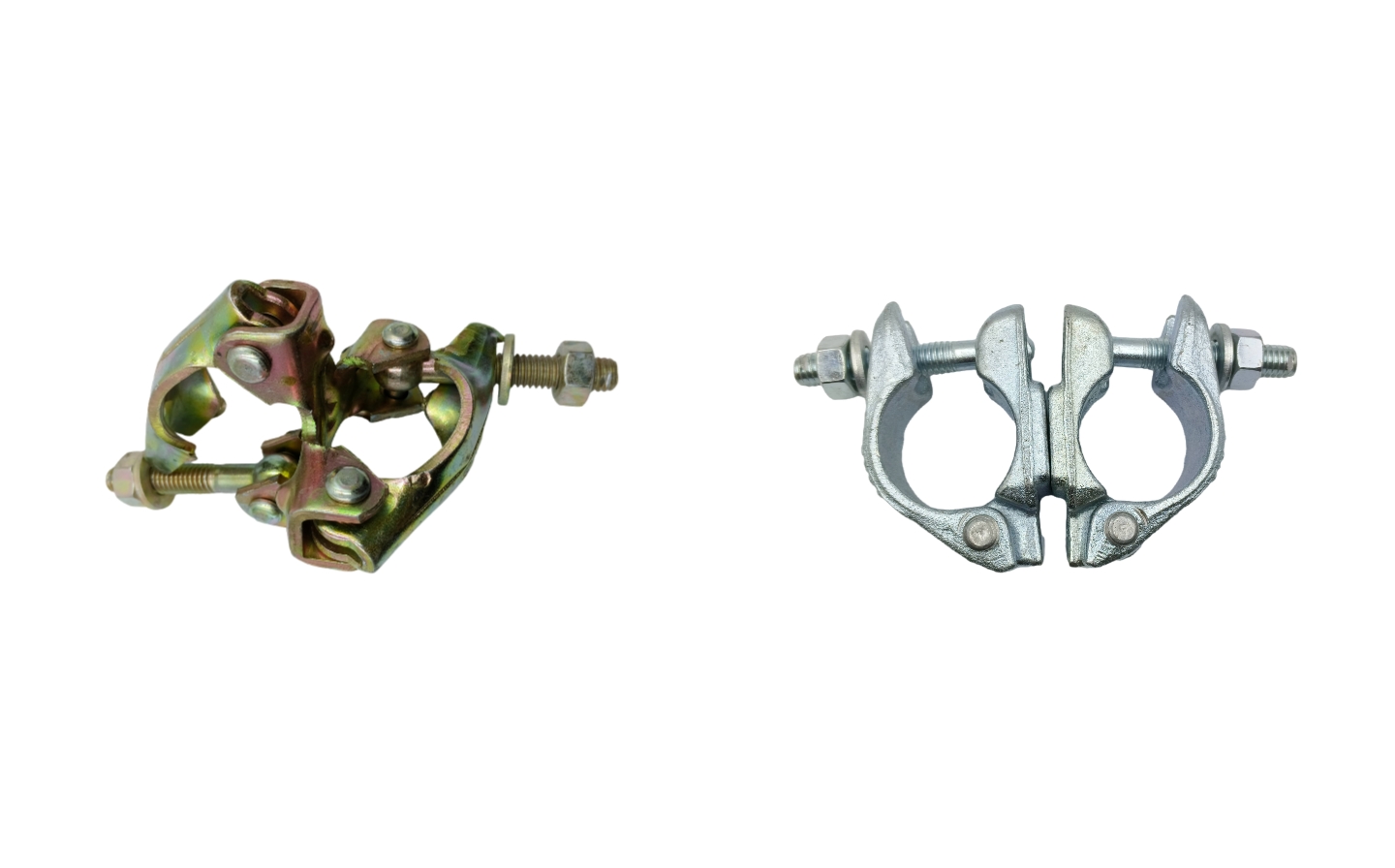

Acopladores de andaimes prensados ​​​​vs forjados

Conclusão

Escolher os acopladores de andaime corretos significa avaliar o tipo de conexão, tamanho do tubo, demanda de carga, qualidade do material, acabamento de proteção e conformidade com os padrões como uma decisão completa. Diferentes acopladores de andaimes são destinados a diferentes finalidades estruturais, e a seleção adequada melhora a estabilidade do andaime, a consistência da inspeção e o desempenho de reutilização a longo prazo. Nanjing Uni-Tech Metalwork Company Ltd.

Perguntas frequentes

Qual é o tamanho do acoplador de andaime mais comum?

A maioria dos acopladores de andaimes são feitos para tubos de andaime de 48,3 mm ou 48,6 mm. Estes são os diâmetros externos mais comuns usados ​​em andaimes de tubos e acopladores. O tamanho correto deve sempre ser confirmado em relação à especificação real do tubo.

Qual é a diferença entre acopladores de andaimes em ângulo reto e giratórios?

Os acopladores de andaimes em ângulo reto criam uma junta fixa de 90 graus entre dois tubos. Os acopladores giratórios para andaimes permitem que os tubos se conectem em diferentes ângulos, o que os torna adequados para contraventamentos e layouts irregulares. Ambos são comuns, mas são usados ​​para finalidades estruturais diferentes.

Os acopladores de andaimes forjados são melhores do que os prensados?

Acopladores de andaimes forjados são geralmente preferidos onde são necessários maior resistência e ciclos de reutilização mais longos. Acessórios prensados ​​ainda são amplamente utilizados em aplicações de andaimes padrão e podem funcionar bem quando selecionados corretamente. A melhor escolha depende da demanda da carga, do ambiente e da vida útil esperada.

Diferentes marcas de tubos e acopladores de andaime podem ser usadas juntas?

Eles podem ser usados ​​juntos somente quando o diâmetro do tubo, o ajuste dimensional e a compatibilidade técnica forem devidamente verificados. A semelhança visual não é suficiente para confirmar o uso seguro. O estoque misto deve sempre ser verificado antes da instalação no local.
