Os acopladores de andaimes são acessórios essenciais em andaimes de tubos e acopladores, usados para conectar tubos com segurança em projetos de construção, acesso industrial e infraestrutura. Diferentes acopladores de andaimes desempenham diferentes funções estruturais, e compreender seus tipos, resistência, acabamento, compatibilidade e padrões ajuda a apoiar uma montagem mais segura e uma execução de projeto mais confiável.
● Diferentes acopladores de andaimes são projetados para diferentes ângulos, cargas e funções de andaimes.
● Acopladores de andaimes duplos, giratórios, de manga, de viga e de madeira são comuns no uso em construção.
● A conformidade com materiais, acabamentos e padrões afeta fortemente o desempenho.
● Os acopladores de andaime corretos melhoram a estabilidade, a vida útil e a segurança do local.
O que são acopladores de andaimes?
Definição e Função Básica
Os acopladores de andaimes são acessórios mecânicos utilizados para unir tubos de andaimes de forma controlada e segura. Em andaimes tubulares, eles conectam padrões, travessas, travessas, suportes e outros membros estruturais. Sua função não se limita apenas à fixação, pois o tipo e a qualidade do acoplador influenciam diretamente a resistência, a rigidez e a estabilidade do andaime.
Diferentes acopladores de andaimes são projetados para diferentes condições de conexão. Alguns são destinados a juntas fixas de 90 graus, alguns a juntas de ângulo ajustável e alguns a conexões de tubos ponta a ponta. Por esta razão, os acopladores devem ser seleccionados de acordo com o papel estrutural da junta e não apenas pela aparência.
Os acopladores de andaimes são componentes críticos para a segurança. Sua força de fixação, resistência do corpo, qualidade dos parafusos e ajuste com tamanhos de tubos padrão afetam a integridade geral do andaime.
Materiais Comuns e Acabamentos de Superfície
A maioria dos acopladores de andaimes são feitos de aço carbono e normalmente fabricados como acessórios prensados ou forjados. Os acopladores prensados são comumente usados em aplicações padrão, enquanto os acopladores forjados ou forjados são geralmente usados onde maior resistência e maior vida útil são necessárias.
O acabamento da superfície também é importante. Os acopladores zincados são comuns em condições normais de serviço, enquanto os acopladores galvanizados por imersão a quente são mais adequados para ambientes úmidos, externos ou corrosivos. A proteção da superfície afeta a resistência à corrosão, as necessidades de manutenção e a durabilidade geral.
A compatibilidade dimensional é igualmente importante. Muitos acopladores de andaimes são projetados para tubos de andaimes de 48,3 mm ou 48,6 mm, e o ajuste correto é necessário para um desempenho de fixação seguro.
Por que eles são importantes em sistemas de andaimes
Os acopladores de andaimes são fundamentais para a adaptabilidade dos andaimes de tubos e acopladores. Ao contrário dos sistemas modulares, os andaimes tubulares podem ser ajustados a formatos irregulares de edifícios, áreas industriais confinadas, estruturas de pontes e layouts de acesso não padronizados. Esta flexibilidade depende da utilização de tipos de acopladores apropriados nas posições corretas.
Como os acopladores são usados em grandes quantidades em toda a estrutura do andaime, a consistência também é importante. Variações nas dimensões, rosqueamento ou qualidade de fixação podem afetar a eficiência da montagem e os resultados da inspeção.
A conformidade com os padrões é outra consideração importante. Os acopladores fabricados de acordo com EN74, BS1139 ou normas BS EN relacionadas são geralmente mais fáceis de avaliar em projetos que exigem conformidade técnica documentada.
Principais tipos de acopladores de andaimes
Acopladores de ângulo reto
Acopladores de ângulo reto, também conhecidos como acopladores duplos, são usados para conectar dois tubos a 90 graus. Eles são comumente usados para unir livros contábeis a padrões e travessas a livros contábeis. Em muitas estruturas de andaimes, eles são o tipo de acoplador mais utilizado.
Sua finalidade é formar juntas rígidas que mantenham a geometria da estrutura do andaime. Como são usados em muitas posições estruturais primárias, é essencial um desempenho de fixação confiável.
Os acopladores em ângulo reto são frequentemente avaliados por peso, tipo de aço, método de fabricação e resistência à corrosão. Os tipos forjados são frequentemente usados onde é necessária maior durabilidade.

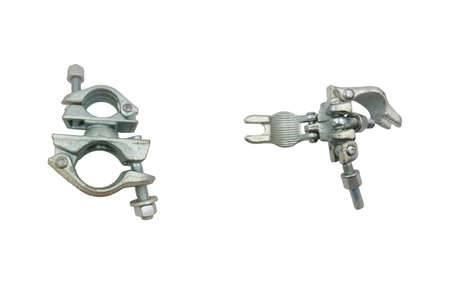

Acopladores giratórios
Os acopladores giratórios conectam dois tubos de andaime em ângulos variáveis. Seu design giratório permite que os tubos se encontrem em posições onde uma conexão fixa de 90 graus não é possível. Esses acopladores são comumente usados para contraventamentos diagonais, layouts irregulares e pontos de reforço.
Sua principal função é proporcionar flexibilidade na estrutura do andaime. Em muitos ambientes de construção e industriais, o alinhamento dos tubos não é perfeitamente regular, sendo necessárias conexões de ângulo ajustável.
Os acopladores giratórios também contribuem para a estabilidade lateral, apoiando arranjos de contraventamento, que são especialmente importantes em andaimes mais altos e áreas de trabalho expostas.
Acopladores Putlog e Manga
Os acopladores Putlog, também conhecidos como acopladores únicos, são geralmente usados para conectar putlogs ou travessas a livros razão em aplicações mais leves. Normalmente, eles não se destinam a desempenhar a mesma função estrutural que os acopladores em ângulo reto em juntas primárias de suporte de carga.
Os acopladores de manga são usados para unir dois tubos de andaime de ponta a ponta. Eles são importantes onde o comprimento do tubo deve ser estendido em padrões, registros ou suportes. A qualidade da conexão da luva afeta o alinhamento, a continuidade e a transferência de força.
Os acopladores Putlog e de manga são comumente usados junto com acopladores duplos e giratórios como parte de um arranjo completo de montagem de andaime.
Viga, retenção de placa e meios acopladores
Os acopladores de viga são usados para conectar tubos de andaime a vigas ou vigas de aço. Eles são especialmente úteis em plantas industriais, estruturas de pontes e ambientes com estruturas de aço onde é necessária a fixação em estruturas de aço existentes.

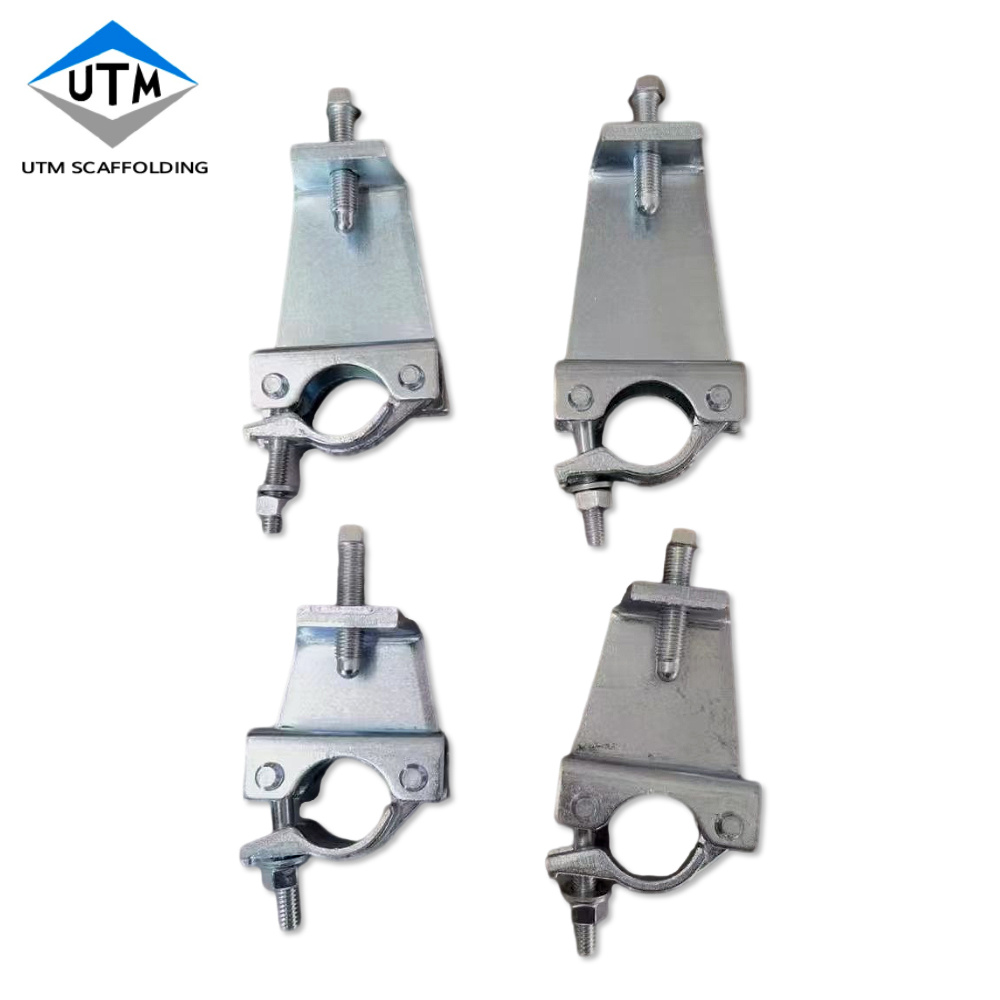

Os acopladores de retenção de placas são usados para fixar placas de andaimes ou elementos de plataforma. Embora não desempenhem a mesma função estrutural que as conexões de conexão de tubo primário, elas são importantes para a estabilidade e segurança da plataforma.
Meios acopladores são frequentemente usados em fabricação personalizada, suportes e detalhes de andaimes específicos do projeto. Eles são normalmente aplicados onde é necessária uma conexão parcial ou um arranjo de encaixe não padronizado.
Comparação de principais acopladores de andaimes
Comparação por finalidade de conexão
A principal diferença entre os acopladores de andaime está no tipo de conexão que cada um foi projetado para fazer. Um acoplador de ângulo reto é usado para juntas perpendiculares rígidas, um acoplador giratório para contraventamento de ângulo variável e um acoplador de luva para extensão de tubo. Os acopladores de viga conectam os tubos do andaime ao aço estrutural, enquanto os acopladores putlog são usados em conexões secundárias mais leves.
Essa distinção é importante tanto no design quanto no uso. Tratar todos os acopladores de andaimes como intercambiáveis pode levar à seleção incorreta e a conexões inseguras.
Tipo de acoplador
Função principal
Uso típico
Acoplador de ângulo reto
Articulação fixa de 90 graus
Padrões, livros contábeis, travessas
Acoplador giratório
Junta de ângulo variável
Suporte diagonal
Acoplador Putlog
Conexão de razão para serviços leves
Putlogs, travessas
Acoplador de Manga
União de ponta a ponta
Extensão do tubo
Acoplador de feixe
Acessório tubo-aço
Vigas, vigas
Acoplador de retenção de placa
Restrição de plataforma
Placas de andaime
Meio acoplador
Correção parcial/personalizada
Montagens sob medida
Comparação por Fabricação e Acabamento
Os acopladores de andaimes também podem ser comparados por método de produção e tratamento de superfície. Os acopladores prensados são normalmente usados em aplicações padrão, enquanto os acopladores forjados são mais comumente usados onde estão envolvidos maior resistência, reutilização repetida ou requisitos de durabilidade mais rígidos.
O acabamento superficial afeta o desempenho a longo prazo. Os acopladores zincados são amplamente utilizados em condições normais, enquanto os acopladores galvanizados são mais adequados para armazenamento externo, exposição costeira e ambientes de alta umidade.
Fator de especificação
Acopladores de andaimes prensados
Acopladores de andaimes forjados
Estilo de produção
Chapa de aço prensada
Corpo em aço forjado
Prioridade Típica
Uso padrão
Maior resistência
Uso Comum
Trabalho geral de andaime
Uso pesado ou repetido
Opções de acabamento
Zincado/galvanizado
Zincado/galvanizado
Expectativa de serviço
Moderado a bom
Bom a longo prazo
Como escolher o acoplador de andaime certo
Corresponder tipo à função estrutural
O primeiro passo na seleção é identificar a função da articulação. Se o andaime exigir uma conexão rígida de 90 graus, acopladores em ângulo reto geralmente são apropriados. Se a estrutura exigir contraventamento diagonal ou geometria irregular, os acopladores giratórios geralmente são a escolha correta.
A seleção deve ser baseada na função estrutural. Mesmo que vários tipos de acopladores pareçam semelhantes, eles não se destinam ao mesmo uso.
Avalie a carga, o ambiente e o ciclo de reutilização
A demanda de carga é um importante fator de seleção. Os acopladores usados em juntas estruturais primárias ou seções de andaimes muito utilizadas podem exigir uma construção mais robusta e um desempenho de fixação mais confiável. Nesses casos, os acopladores forjados são frequentemente preferidos.
A exposição ambiental também deve ser considerada. O clima externo, o ar costeiro, a umidade e os contaminantes industriais podem reduzir a vida útil de acessórios desprotegidos. Acopladores galvanizados por imersão a quente são comumente usados em ambientes mais severos devido à sua maior resistência à corrosão.
O ciclo de reutilização é outro fator prático. Os acopladores que são repetidamente instalados, desmontados, manuseados e reutilizados precisam de roscas duráveis, consistência dimensional e conjuntos de parafusos confiáveis.
Verifique os padrões e a compatibilidade dos tubos
A conformidade com os padrões é uma parte importante da seleção técnica. Muitos projetos exigem acopladores que estejam em conformidade com EN74, BS1139 ou requisitos BS EN relacionados. Isso oferece suporte à inspeção, documentação e consistência no uso.
A compatibilidade do tamanho do tubo é igualmente importante. Os acopladores são fabricados para diâmetros externos específicos e um ajuste inadequado pode reduzir a aderência, o alinhamento e a segurança geral da conexão.
Usos e aplicações
Construção Comercial
Na construção comercial, os acopladores de andaimes são utilizados em sistemas de acesso a fachadas, sustentação de alvenaria, acabamento externo e proteção de bordas. Acopladores de ângulo reto e giratórios são especialmente comuns porque formam a estrutura principal e os arranjos de contraventamento.
Os andaimes de tubo e acoplador continuam úteis onde a geometria do edifício é irregular. Varandas, contratempos, penetrações de serviços e mudanças nas linhas das paredes geralmente exigem pontos de conexão adaptáveis.
Obras Industriais e de Infraestrutura
Os locais industriais geralmente incluem estruturas de aço, tubulações, embarcações, zonas de acesso estreitas e requisitos de suporte personalizados. Nestas condições, os acopladores de andaimes são particularmente importantes porque os layouts modulares padrão podem não ser adequados ao ambiente. Acopladores giratórios, de viga e meio-acopladores são comumente usados nesses casos.
As obras de infra-estruturas e pontes também impõem exigências variadas aos sistemas de acesso. Estruturas curvas, níveis irregulares e fixações de vigas de aço são comuns, tornando os tipos de acopladores especializados mais relevantes.
Segurança, inspeção e conformidade
Capacidade de Carga e Uso Correto
Os acopladores de andaimes devem ser sempre utilizados de acordo com a função pretendida. O comportamento da carga depende do tipo de acoplador, da condição do tubo, do método de aperto e da posição da junta dentro do andaime. Mesmo um acoplador bem fabricado pode ter um desempenho ruim se for usado incorretamente.
Os acopladores de ângulo reto em juntas primárias enfrentam demandas estruturais diferentes dos acopladores de retenção de placas ou de postlog. A seleção e o uso devem refletir essas diferenças.
Inspeção, Manutenção e Padrões
Os acopladores de andaimes devem ser inspecionados antes do uso e durante os ciclos de reutilização. Os pontos de inspeção comuns incluem deformação do corpo, parafusos danificados, roscas desgastadas, corrosão e sinais de rachaduras ou deslizamento.
Os padrões reconhecidos continuam importantes na avaliação da qualidade. Os acopladores fabricados de acordo com EN74, BS1139 ou normas relacionadas são geralmente mais fáceis de avaliar em revisões técnicas e de segurança.
Conclusão
Os acopladores de andaimes são componentes fundamentais em andaimes de tubos e acopladores, e cada tipo serve a uma finalidade estrutural específica. Ângulo reto, giratório, putlog, luva, viga, retenção de placa e meios acopladores devem ser selecionados de acordo com o tipo de conexão, requisitos de carga, ambiente de serviço e padrões aplicáveis. A seleção adequada e o uso correto são essenciais para a estabilidade, segurança e desempenho do andaime a longo prazo. Nanjing Uni-Tech Metalwork Company Ltd.
Perguntas frequentes
Quais são os acopladores de andaimes mais comuns?
Os acopladores de andaimes mais comuns são os acopladores em ângulo reto e os acopladores giratórios. Acopladores de manga, putlog e viga também são amplamente utilizados, dependendo do projeto do andaime.
Qual é a diferença entre acopladores de andaimes duplos e giratórios?
Os acopladores duplos criam uma conexão fixa de 90 graus entre dois tubos. Os acopladores giratórios permitem que os tubos se conectem em diferentes ângulos, o que os torna adequados para contraventamentos diagonais e layouts irregulares.
Os acopladores de andaimes forjados são melhores do que os prensados?
Acopladores forjados são geralmente usados onde são necessários maior resistência e ciclos de reutilização mais longos. Os acopladores prensados ainda são amplamente utilizados em aplicações padrão.
